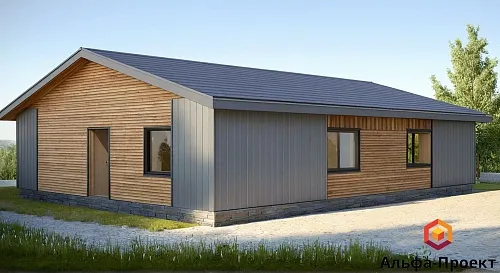

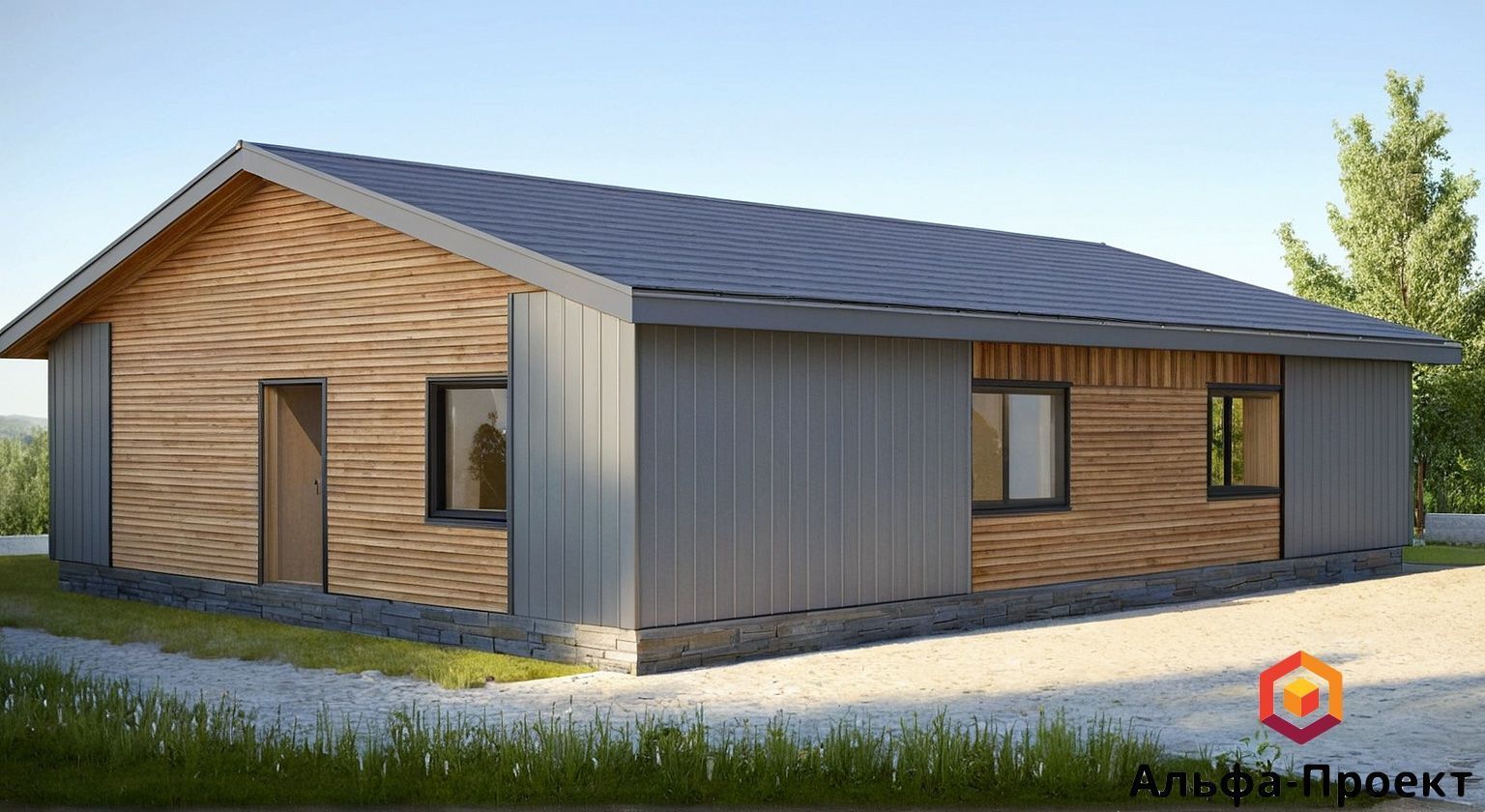

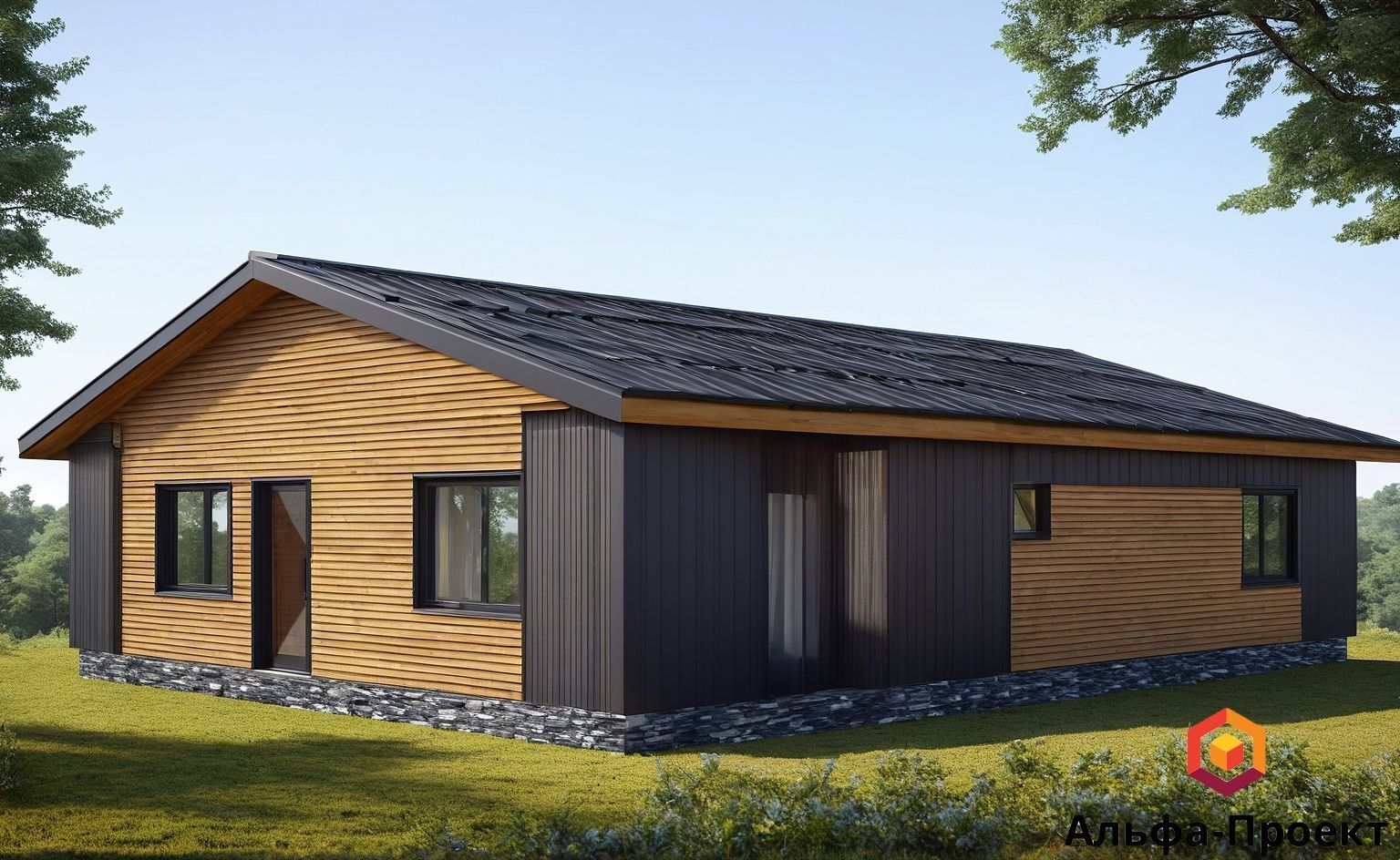

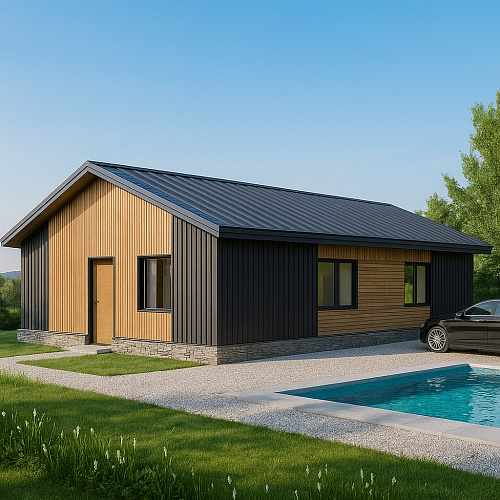

Проект каркасного &quot;Барнхаус&quot;, 9х12 м, 108м2

Розничная цена

26 800 ₽

-0%

26 800 ₽

Экономия 0 ₽

Купить проект

Добавлено

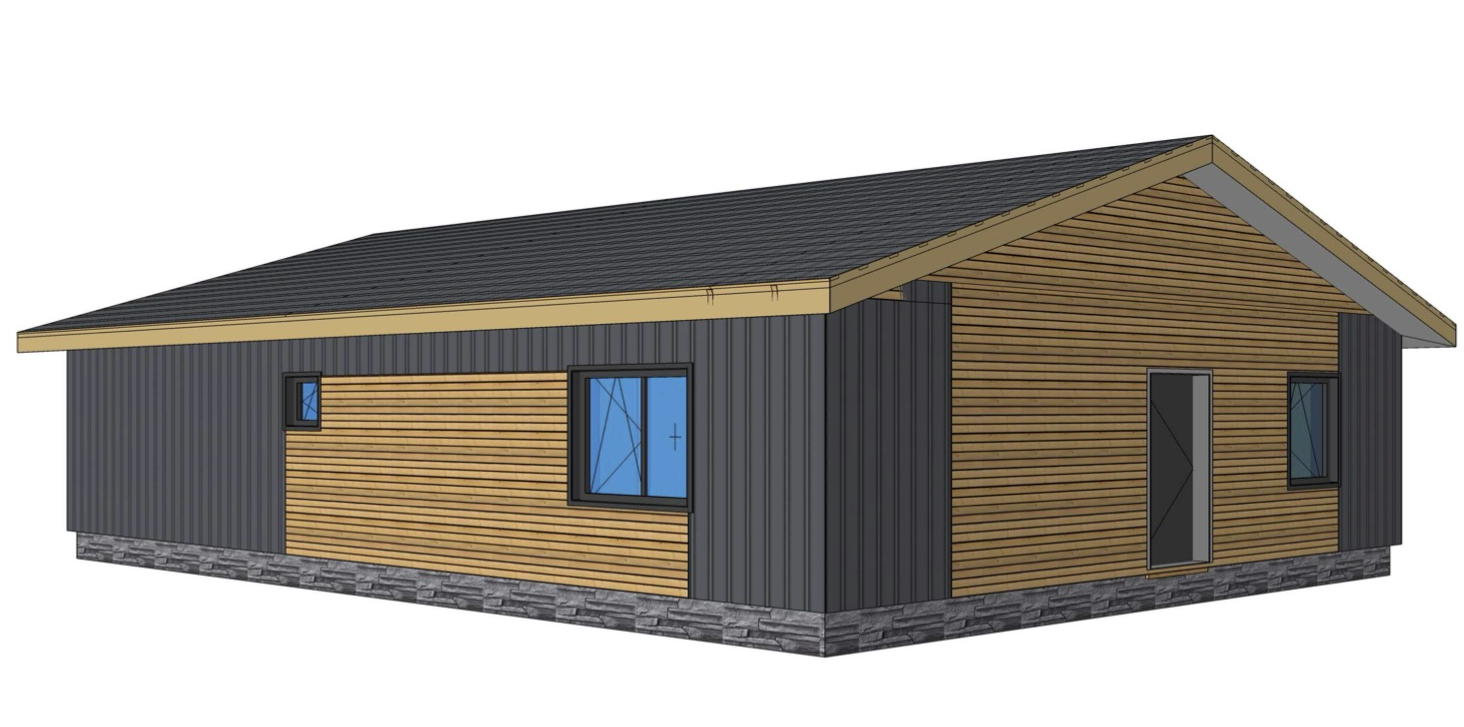

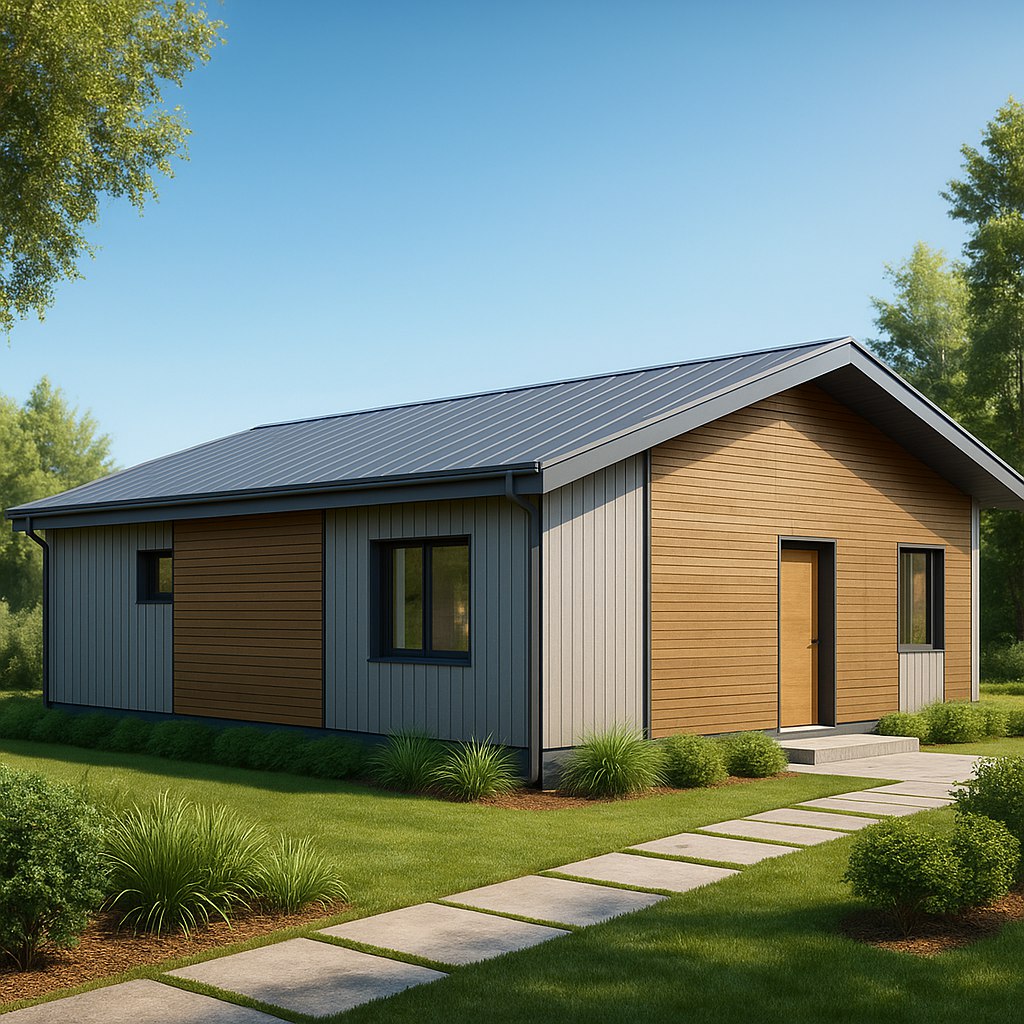

«Барнхаус 108» — одноэтажный каркасный дом с тремя спальнями и кухней-гостиной.

В проекте также предусмотрены два санузла, гардеробная, техническое помещение и холл.

Общая площадь дома, м2

108

Длина дома, м

Ширина дома, м

Технология строительства

Каркасная

Количество этажей

Площадь застройки, м2

108

Полезная площадь, м2

64.86

Состав проекта

Эскизный проект, конструктивный раздел, фундамент, смета по количеству материалов для строительства и отделки, ведомость оконных и дверных проемов, потребность в пиломатериале

Посмотрите, как выглядит проектная документация

Перед покупкой вы можете посмотреть примеры архитектурной и конструктивной частей наших проектов. Так вы сможете оценить состав, оформление и уровень детализации документации.

АР — архитектурные решения

Планы этажей, фасады, разрезы, размеры и основные архитектурные решения дома.

Посмотреть пример АР

КР — конструктивные решения

Фундамент, стены, перекрытия, кровля, конструктивные узлы и другие рабочие чертежи.

Посмотреть пример КР

Примеры показывают формат и уровень детализации документации. Состав и технические решения конкретного проекта могут отличаться.

Описание

Одноэтажный Барнхаус с тремя спальнями и двумя санузлами

«Барнхаус 108» — каркасный дом площадью 108 м² с тремя отдельными спальнями и кухней-гостиной.

В планировке также предусмотрены два санузла, гардеробная, техническое помещение и холл.

108 м²Площадь дома.

3 спальниПолноценная семейная планировка.

2 санузлаДва отдельных санитарных помещения.

ГардеробнаяОтдельная зона хранения.

О проекте «Барнхаус 108»

Это одноэтажный каркасный дом площадью 108 м² в архитектуре Барнхаус.

Основная жилая часть включает кухню-гостиную и три отдельные спальни.

Для бытовых и технических функций предусмотрены два санузла, гардеробная, техническое помещение и коридор-холл.

Все основные помещения расположены на одном уровне.

Основные характеристики

Название проекта	Барнхаус 108
Площадь	108 м²
Количество этажей	1
Количество спален	3
Кухня-гостиная	Предусмотрена
Санузлы	2
Гардеробная	Предусмотрена
Техническое помещение	Предусмотрено
Коридор / холл	Предусмотрен
Архитектурный стиль	Барнхаус
Технология строительства	Деревянный каркас
Наружные стены	Доска 50 × 200 мм
Внутренние стены	Доска 50 × 150 мм
Цокольное перекрытие	Доска 50 × 200 мм
Чердачное перекрытие	Доска 50 × 200 мм
Стропильная система	Доска 50 × 200 мм
Утепление наружных стен	200 мм
Утепление цокольного перекрытия	200 мм
Утепление чердачного перекрытия	200 мм + контрутепление 50 мм
Высота первого этажа	2,8 м между несущими элементами каркаса
Высота в коньке	5,3 м от верхней точки фундамента
Фундамент по проекту	Винтовые сваи

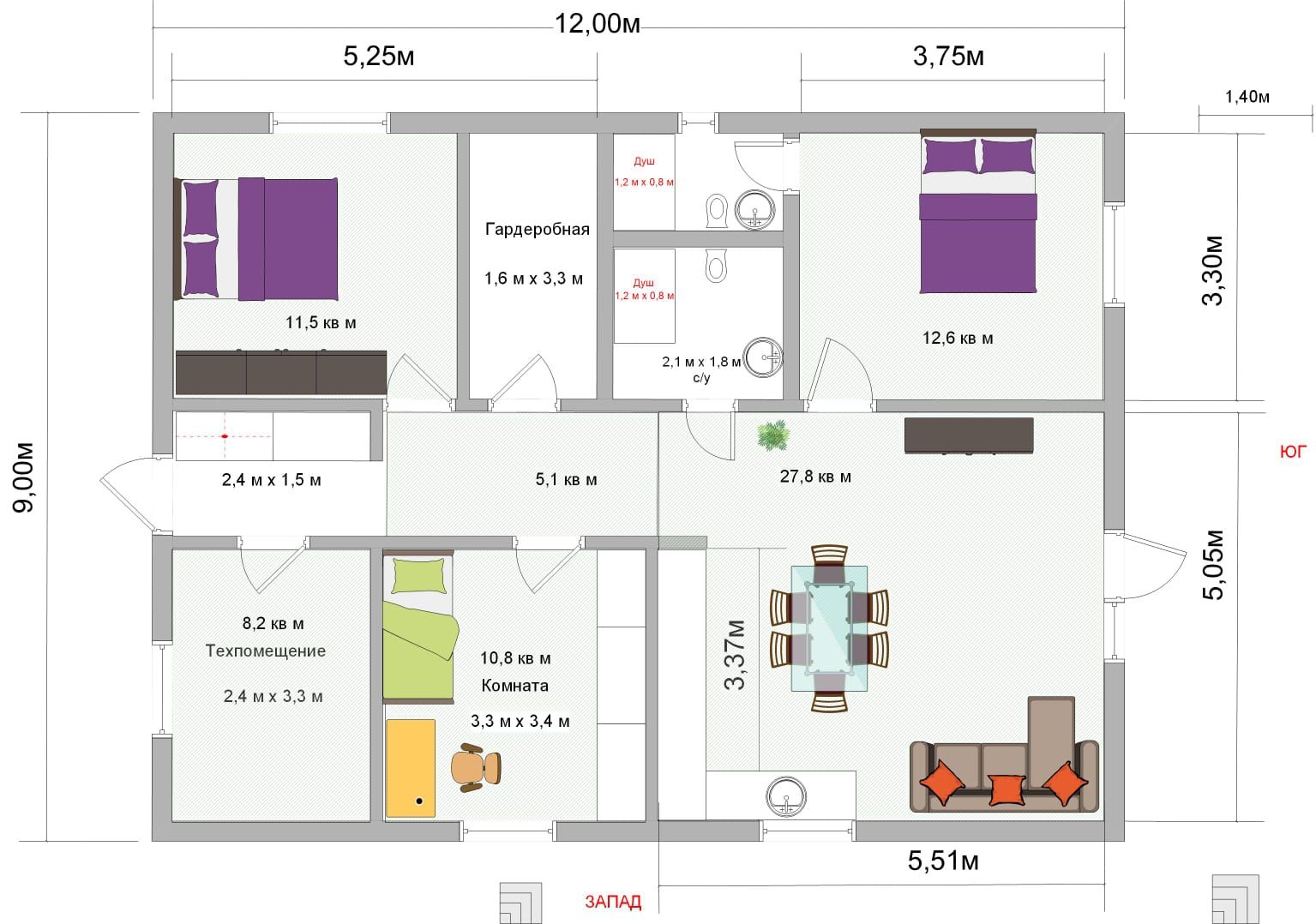

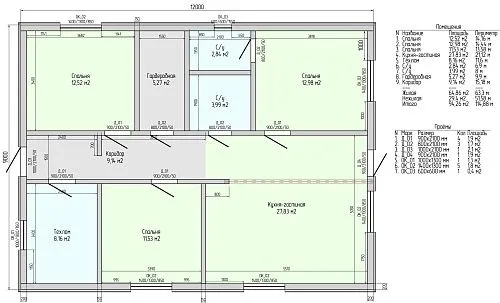

Планировка дома

Кухня-гостиная

Главное общее пространство дома.

3 спальни

Три отдельные приватные комнаты.

2 санузла

Два самостоятельных санитарных помещения.

Гардеробная

Отдельная зона хранения.

Техническое помещение

Самостоятельная инженерная зона.

Коридор / холл

Распределительное пространство дома.

Что входит в проект

В комплект входит архитектурная и конструктивная документация, а также расчет основных материалов.

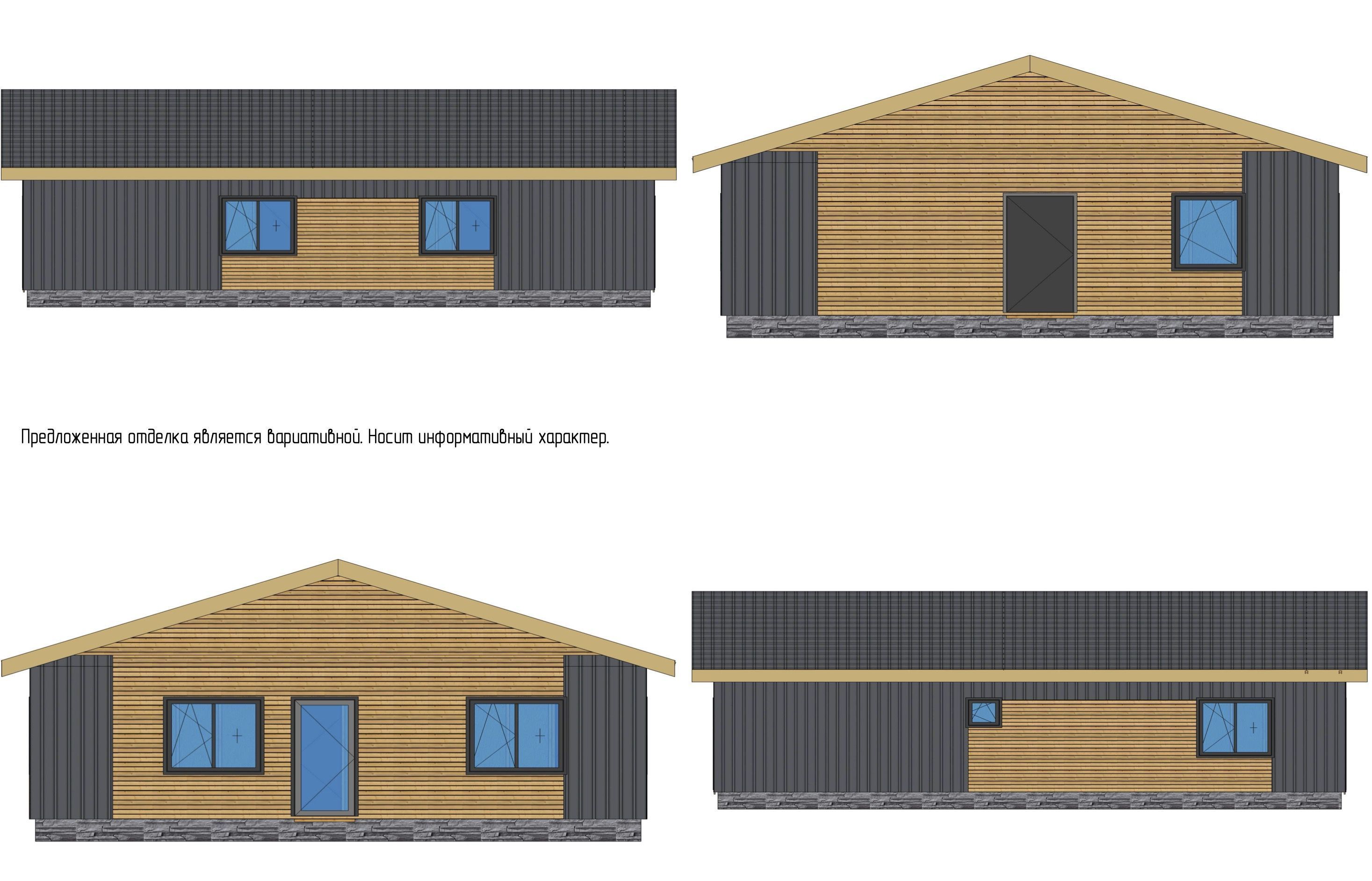

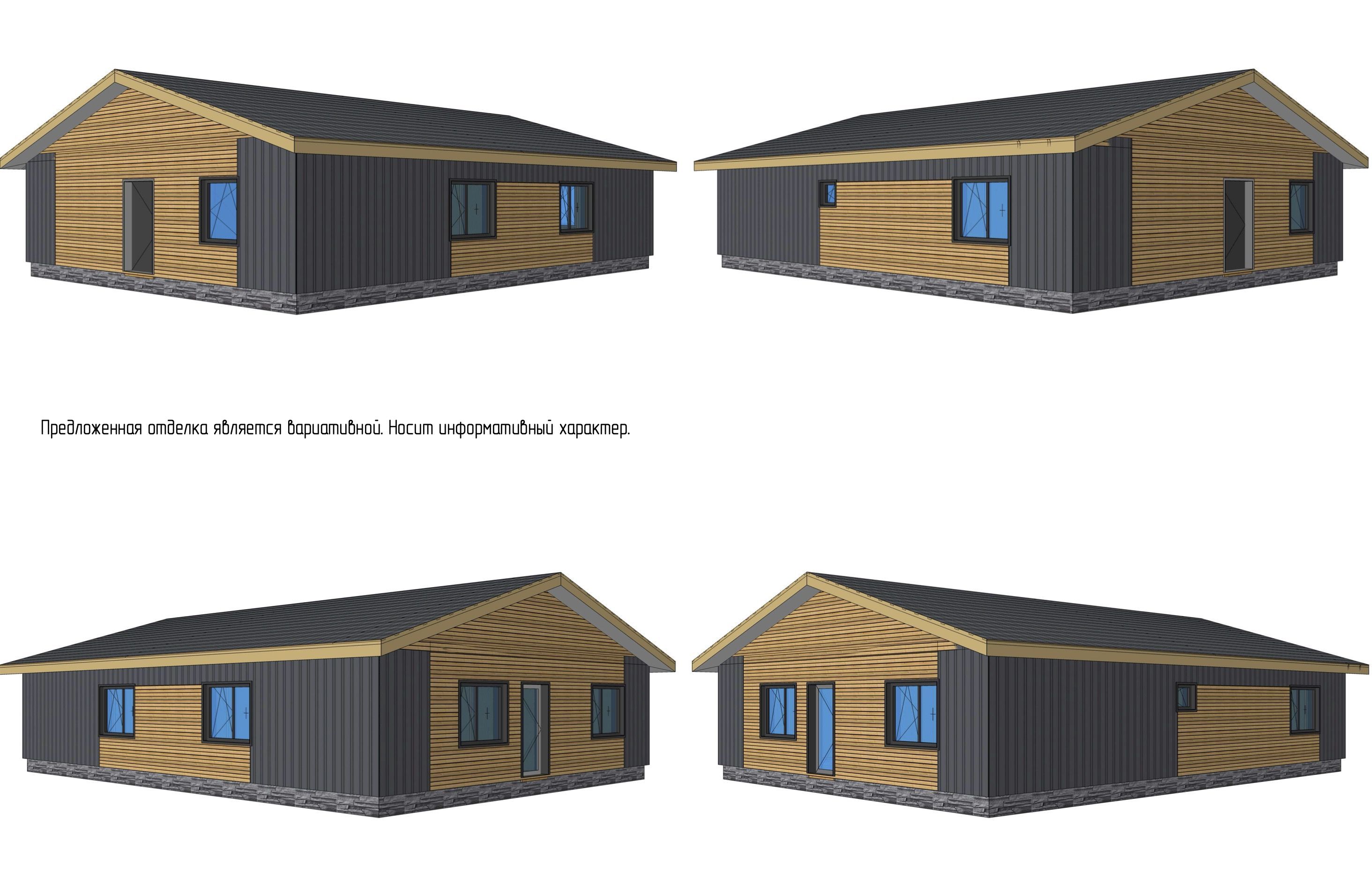

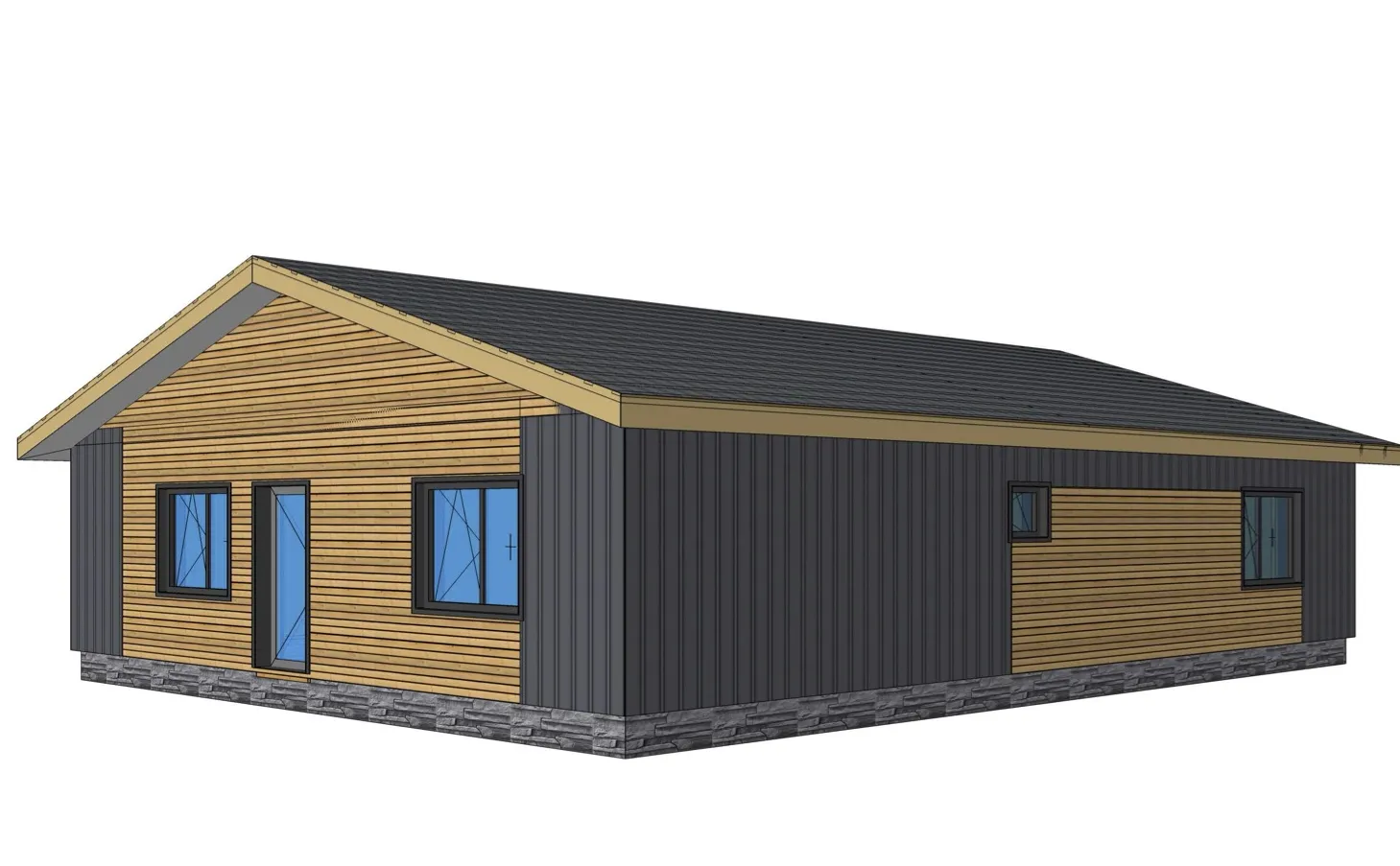

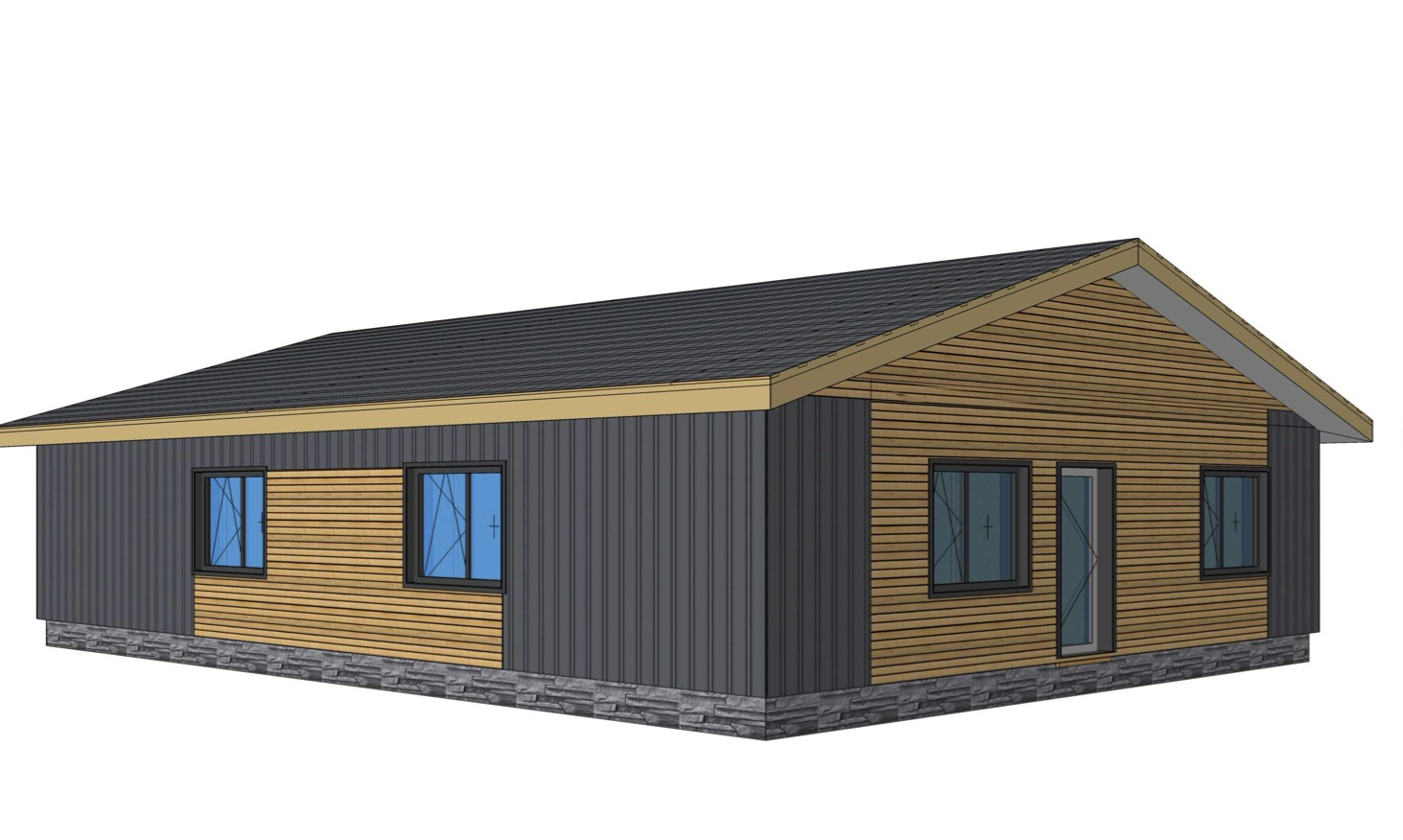

Архитектурный раздел (АР) — планы, фасады, разрезы и 3D-визуализация.
Конструктивный раздел (КР) — чертежи каркаса, перекрытий, кровли, фундамента и основных узлов.
Расчет материалов — ведомости основных материалов, предусмотренных проектом.
Фундамент — проектное решение на винтовых сваях.

Подробнее о составе проектной документации можно посмотреть на странице«Состав проекта».

Конструктивное решение

Дом разработан по деревянной каркасной технологии.

Наружные стены предусмотрены из доски 50 × 200 мм с утеплением 200 мм.

Внутренние стены выполнены из доски 50 × 150 мм с утеплением 150 мм по исходным характеристикам проекта.

Для цокольного и чердачного перекрытий, а также стропильной системы предусмотрена доска 50 × 200 мм.

Чердачное перекрытие имеет утепление 200 мм и дополнительное контрутепление 50 мм.

В качестве основания предусмотрены винтовые сваи с обвязкой из строенной доски 50 × 200 мм.

Перед строительством параметры свайного основания необходимо проверить с учетом грунтов, рельефа и условий конкретного участка.

Главная особенность — 3 спальни и 2 санузла на одном этаже

При площади 108 м² проект включает три отдельные спальни, два санузла, кухню-гостиную, гардеробную и самостоятельное техническое помещение.

Почему стоит рассмотреть этот проект

3 спальни

Полноценная семейная планировка.

2 санузла

Два отдельных санитарных помещения.

Гардеробная

Отдельная зона хранения.

Техпомещение

Инженерная функция вынесена из жилых комнат.

Один этаж

Все основные помещения расположены на одном уровне.

Стены 200 мм

В проекте предусмотрен увеличенный каркас наружных стен.

Кому подойдет этот проект

Проект подойдет семье, которой нужны три отдельные спальни и одноэтажная организация пространства.

Два санузла добавляют удобства в повседневном использовании, а отдельная гардеробная помогает разгрузить жилые комнаты от хранения вещей.

Техническое помещение позволяет выделить инженерную функцию в отдельную зону.

Если требуется изменить количество комнат, расположение санузлов, планировку или конструктивное решение, можно заказатьиндивидуальное проектирование дома.

Проект готов к покупке

Электронная версия проекта передается на указанный при оформлении заказа e-mail. Печатный комплект можно заказать отдельно.
