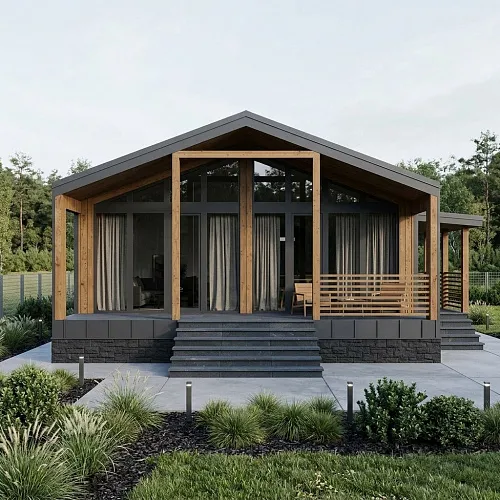

Готовый проект каркасного дома &quot;Барнхаус 123&quot;

Розничная цена

28 100 ₽

-0%

28 100 ₽

Экономия 0 ₽

Купить проект

Добавлено

«Барнхаус 123» — одноэтажный каркасный дом площадью 123 м² с двумя отдельными спальнями и кухней-гостиной.

В проекте также предусмотрены санузел, просторный холл и сразу три террасы.

Общая площадь дома, м2

123

Длина дома, м

14,12

Ширина дома, м

8,5

Технология строительства

Каркасная

Количество этажей

Площадь застройки, м2

123,6

Полезная площадь, м2

71,3

Состав проекта

Эскизный проект, конструктивный раздел, фундамент, смета по количеству материалов для строительства и отделки, ведомость оконных и дверных проемов, потребность в пиломатериале

Посмотрите, как выглядит проектная документация

Перед покупкой вы можете посмотреть примеры архитектурной и конструктивной частей наших проектов. Так вы сможете оценить состав, оформление и уровень детализации документации.

АР — архитектурные решения

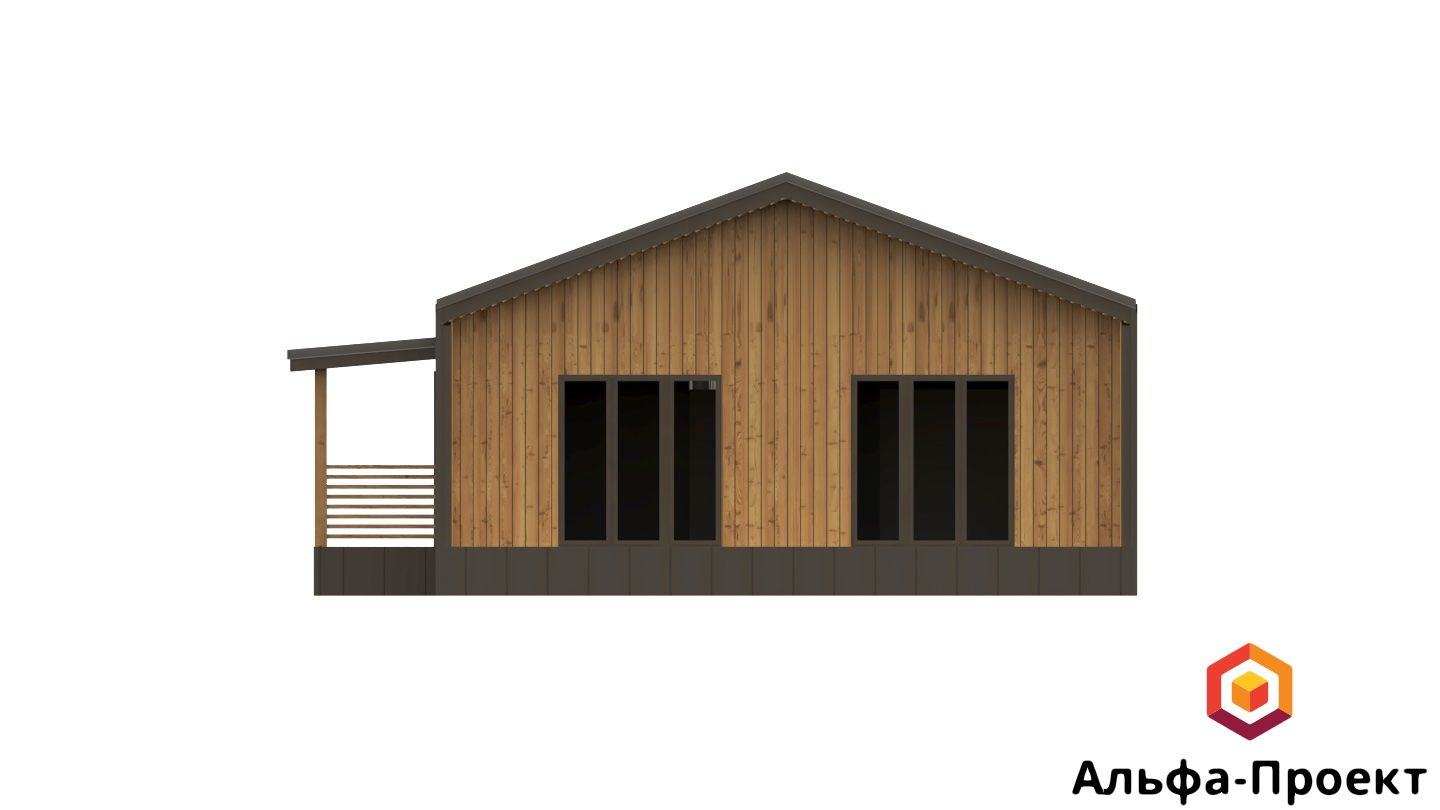

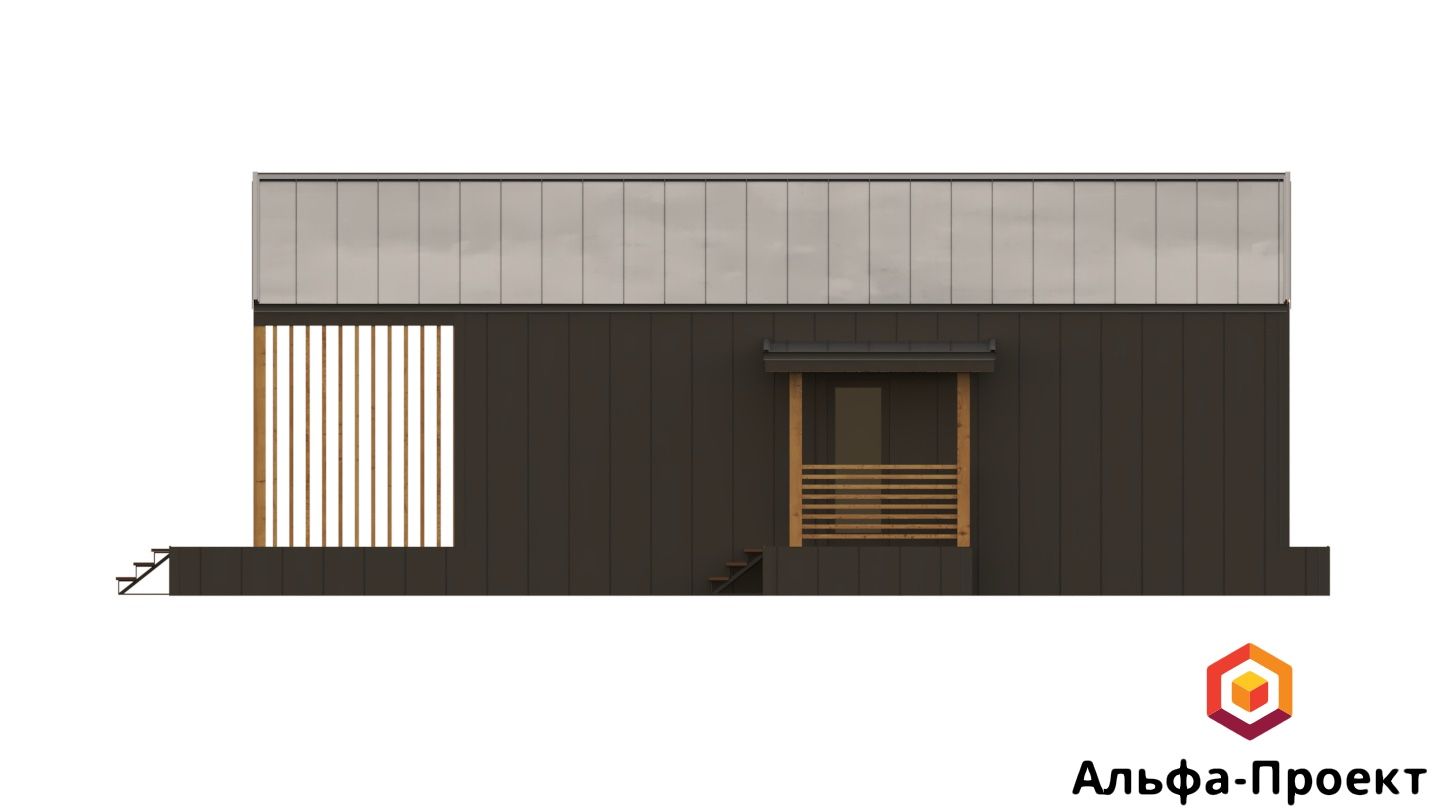

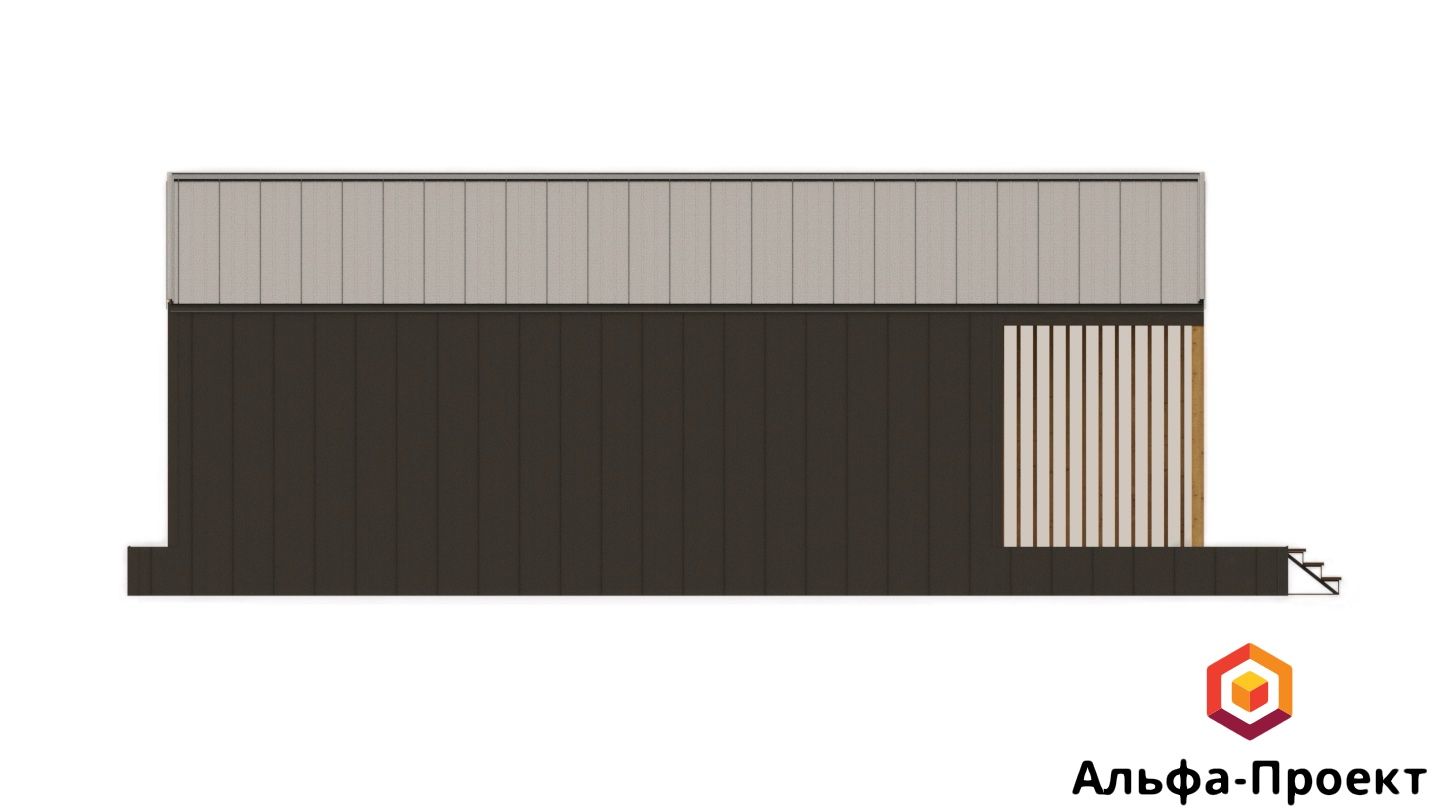

Планы этажей, фасады, разрезы, размеры и основные архитектурные решения дома.

Посмотреть пример АР

КР — конструктивные решения

Фундамент, стены, перекрытия, кровля, конструктивные узлы и другие рабочие чертежи.

Посмотреть пример КР

Примеры показывают формат и уровень детализации документации. Состав и технические решения конкретного проекта могут отличаться.

Описание

Одноэтажный Барнхаус с двумя спальнями и тремя террасами

Проект площадью 123 м² сочетает две отдельные спальни, кухню-гостиную, санузел и просторный холл.

Главное отличие проекта — сразу три террасы, формирующие несколько наружных зон вокруг дома.

123 м²Площадь дома.

2 спальниДве отдельные комнаты.

1 этажВсе помещения на одном уровне.

3 террасыНесколько наружных зон.

О проекте «Барнхаус 123»

«Барнхаус 123» — одноэтажный каркасный дом с двумя изолированными спальнями и кухней-гостиной.

Внутренняя планировка дополнена санузлом и просторным холлом.

Особенность проекта — наличие трех отдельных террас, которые увеличивают количество наружных зон вокруг дома.

Основные характеристики

Название проекта	Барнхаус 123
Площадь дома	123 м²
Количество этажей	1 этаж
Количество спален	2
Кухня-гостиная	Предусмотрена
Санузел	Предусмотрен
Холл	Предусмотрен
Террасы	3
Архитектурный стиль	Барнхаус
Технология строительства	Деревянный каркас
Толщина каркаса наружных стен	146 мм
Каркас внутренних перегородок	96 мм
Цокольное, чердачное и кровельное перекрытие	196 мм
Черновой пол	Фанера 18 мм
Черновой пол террасы	Доска 50 × 150 мм
Стропильная система	Доска 46 × 196 мм
Кровля	Профнастил с полимерным покрытием
Окна	ПВХ-блоки с трехкамерным стеклопакетом
Фундамент по проекту	Винтовые стальные сваи

Планировка дома

Кухня-гостиная

Главное общее пространство дома.

2 спальни

Две отдельные приватные комнаты.

Санузел

Самостоятельное санитарное помещение.

Холл

Пространство, связывающее основные помещения.

3 террасы

Несколько наружных зон по периметру дома.

Что входит в проект

В комплект входит архитектурная и конструктивная документация, а также расчет основных материалов.

Архитектурный раздел (АР) — планы, фасады, разрезы и 3D-визуализация.
Конструктивный раздел (КР) — чертежи каркаса, перекрытий, кровли, фундамента и основных узлов.
Фундамент — расчет и проектное решение свайного основания.
Расчет материалов — ведомости основных материалов, предусмотренных проектом.

Подробнее о составе проектной документации можно посмотреть на странице«Состав проекта».

Конструктивное решение

Дом разработан по деревянной каркасной технологии.

Толщина каркаса наружных стен составляет 146 мм, внутренних перегородок — 96 мм.

Цокольное, чердачное и кровельное перекрытия предусмотрены толщиной 196 мм.

Черновой пол выполняется из фанеры толщиной 18 мм, а для террас предусмотрена доска 50 × 150 мм.

Стропильная система выполняется из доски 46 × 196 мм.

Кровельное покрытие — профнастил с полимерным покрытием по деревянной обрешетке.

В качестве основания предусмотрены винтовые стальные сваи. Перед строительством параметры свайного основания необходимо проверить с учетом грунтов, рельефа и условий конкретного участка.
