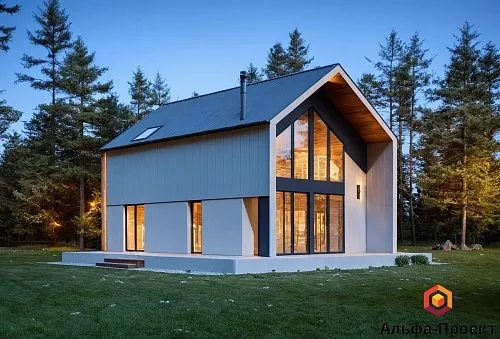

Проект каркасного &quot;Барнхаус&quot;, 127м2, 7.5х10.2 м

Розничная цена

26 800 ₽

-0%

26 800 ₽

Экономия 0 ₽

Купить проект

Добавлено

«Барнхаус 127» — двухэтажный каркасный дом с двумя спальнями, отдельным кабинетом и кухней-гостиной.

В проекте также предусмотрены два санузла, гардеробная, котельная, кладовая и терраса.

Общая площадь дома, м2

127

Длина дома, м

10.2

Ширина дома, м

7.5

Технология строительства

Каркасная

Количество этажей

Площадь застройки, м2

76.5

Полезная площадь, м2

72.8

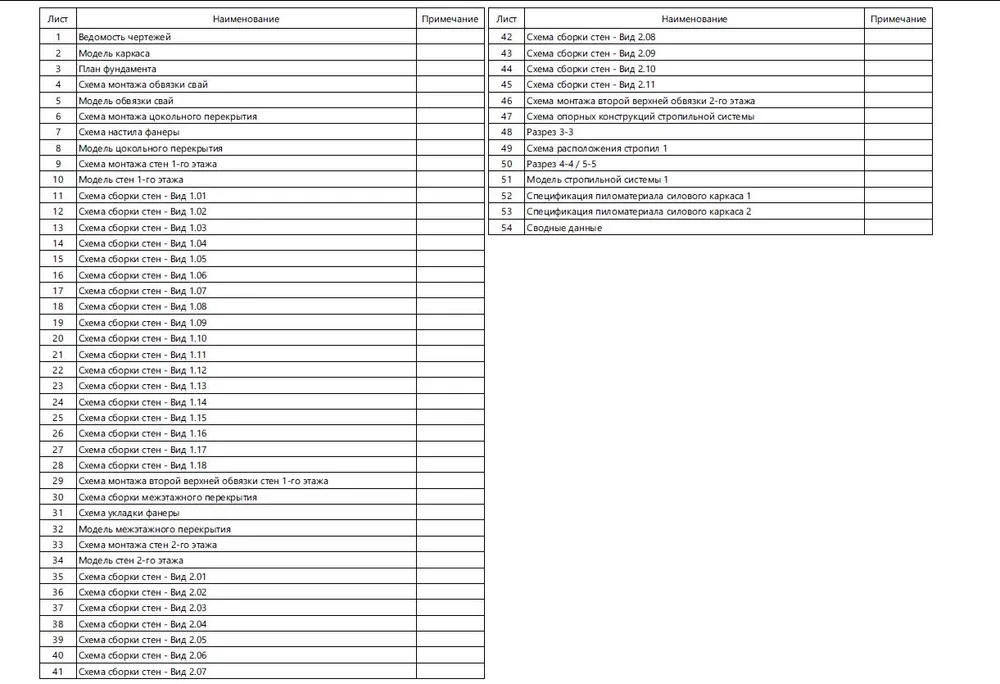

Состав проекта

Эскизный проект, конструктивный раздел, фундамент, смета по количеству материалов для строительства и отделки, ведомость оконных и дверных проемов, потребность в пиломатериале

Посмотрите, как выглядит проектная документация

Перед покупкой вы можете посмотреть примеры архитектурной и конструктивной частей наших проектов. Так вы сможете оценить состав, оформление и уровень детализации документации.

АР — архитектурные решения

Планы этажей, фасады, разрезы, размеры и основные архитектурные решения дома.

Посмотреть пример АР

КР — конструктивные решения

Фундамент, стены, перекрытия, кровля, конструктивные узлы и другие рабочие чертежи.

Посмотреть пример КР

Примеры показывают формат и уровень детализации документации. Состав и технические решения конкретного проекта могут отличаться.

Описание

Барнхаус с двумя спальнями, кабинетом и санузлами на обоих этажах

«Барнхаус 127» — каркасный дом общей площадью 127 м² с двумя спальнями, отдельным кабинетом и кухней-гостиной.

Одна спальня расположена на первом этаже, вторая — на мансардном уровне. В проекте также предусмотрены два санузла, гардеробная, котельная, кладовая и терраса.

127 м²Общая площадь проекта.

2 спальниПо одной на каждом уровне.

КабинетОтдельное помещение наверху.

2 санузлаПо одному на каждом этаже.

О проекте «Барнхаус 127»

Это каркасный дом общей площадью 127 м² в архитектуре Барнхаус.

Первый этаж включает кухню-гостиную, спальню, санузел, тамбур, котельную, кладовую, коридор и террасу.

Второй этаж выполнен мансардным. Здесь расположены вторая спальня, санузел, холл, кабинет и гардеробная.

Такая схема дает жилые помещения на обоих уровнях и отдельное рабочее пространство, не занимая спальню.

Основные характеристики

Название проекта	Барнхаус 127
Общая площадь	127 м²
Полезная площадь	72,8 м²
Площадь застройки	76,5 м²
Габариты дома	7,5 × 10,2 м
Уровни	Первый этаж + мансардный этаж
Спальни	2
Кабинет	Предусмотрен
Кухня-гостиная	Предусмотрена
Санузлы	2
Гардеробная	Предусмотрена
Котельная	Предусмотрена
Кладовая	Предусмотрена
Терраса	1
Архитектурный стиль	Барнхаус
Технология строительства	Деревянный каркас
Наружные стены	Доска 50 × 150 мм
Внутренние несущие стены	Доска 50 × 150 мм
Перегородки	Доска 50 × 100 мм
Балки перекрытий	Доска 50 × 200 мм
Стропильная система	Доска 50 × 200 мм
Кровля	Двускатная, с мансардными окнами
Фундамент по проекту	Свайный

Планировка дома

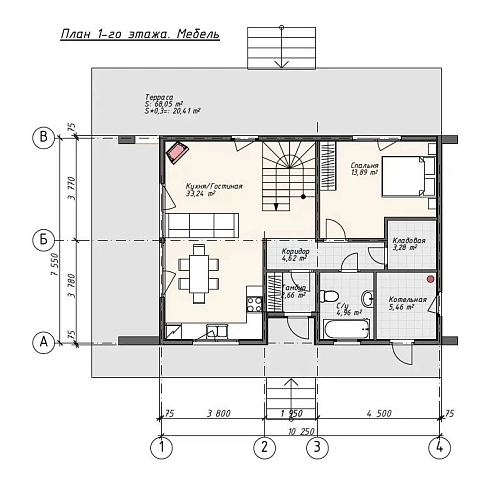

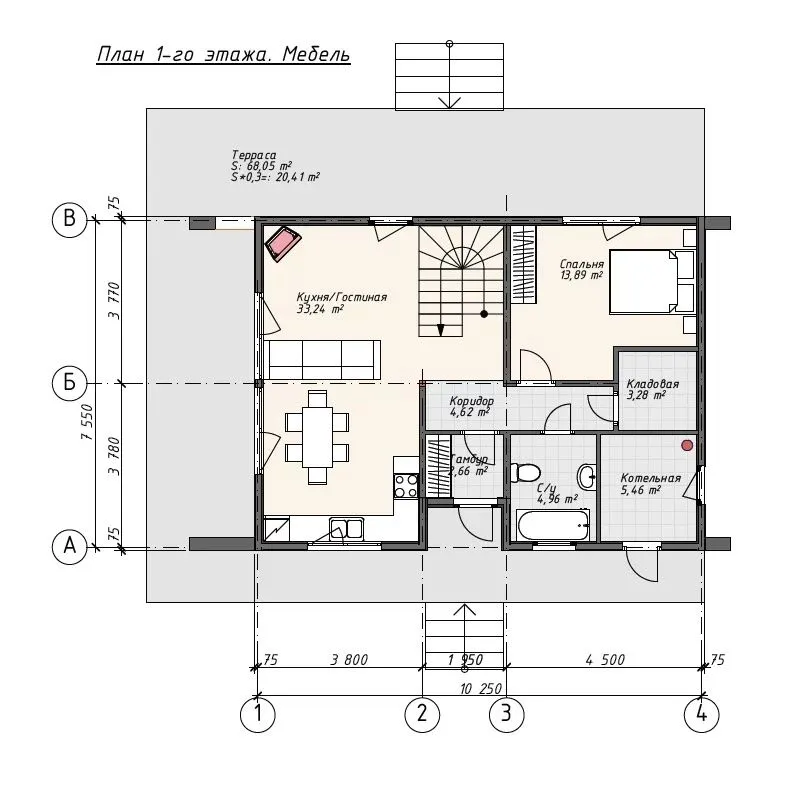

Первый этаж

Кухня-гостиная

Главное общее пространство дома.

Спальня

Отдельная жилая комната на первом уровне.

Санузел

Санитарное помещение первого этажа.

Котельная

Самостоятельная техническая зона.

Кладовая

Отдельное помещение для хранения.

Тамбур

Входная буферная зона.

Терраса

Наружное пространство рядом с домом.

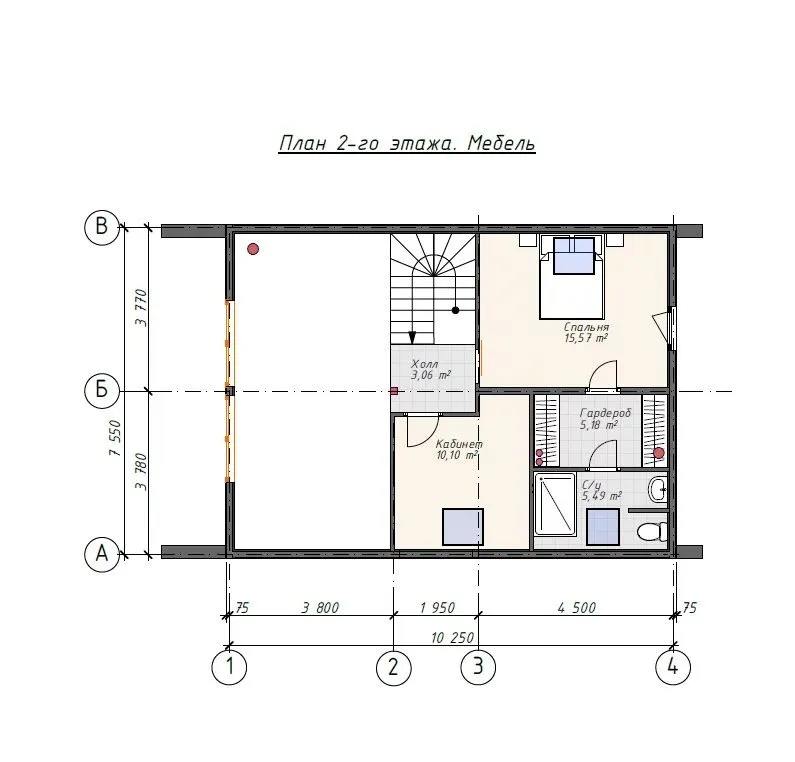

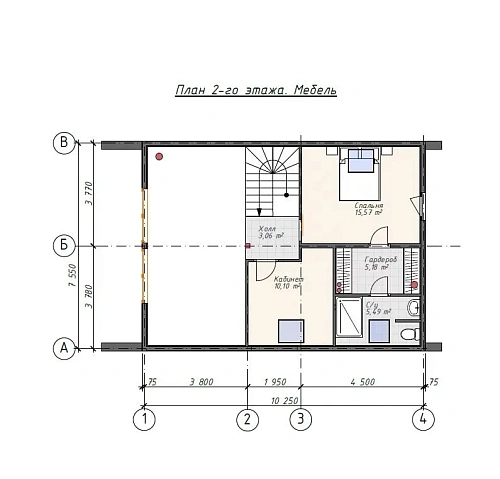

Мансардный этаж

Спальня

Вторая отдельная жилая комната.

Кабинет

Самостоятельное помещение для работы, учебы или хобби.

Санузел

Второе санитарное помещение дома.

Гардеробная

Отдельная зона хранения.

Холл

Распределительное пространство этажа.

Что входит в проект

В комплект входит архитектурная и конструктивная документация, расчет основных материалов, раскрой пиломатериала и ведомость проемов.

Архитектурный раздел (АР) — планы этажей, фасады, разрезы и 3D-визуализация.

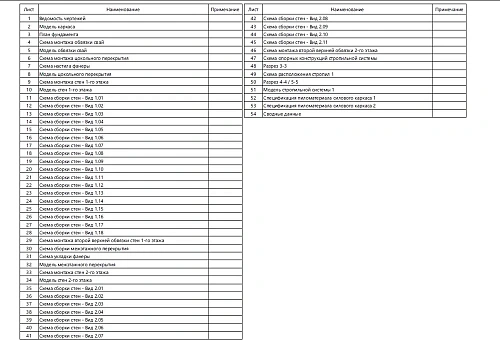

Конструктивный раздел (КР) — чертежи каркаса, перекрытий, кровли, фундамента и основных узлов.
Расчет материалов — ведомости основных материалов, предусмотренных проектом.
Раскрой пиломатериала — данные для подготовки элементов каркаса.
Ведомость проемов — данные по предусмотренным проектом оконным и дверным проемам.

Подробнее о составе проектной документации можно посмотреть на странице«Состав проекта».

Конструктивное решение

Дом разработан по деревянной каркасной технологии.

Наружные и внутренние несущие стены предусмотрены из доски 50 × 150 мм.

Для перегородок указана доска 50 × 100 мм, для балок перекрытий и стропильной системы — 50 × 200 мм.

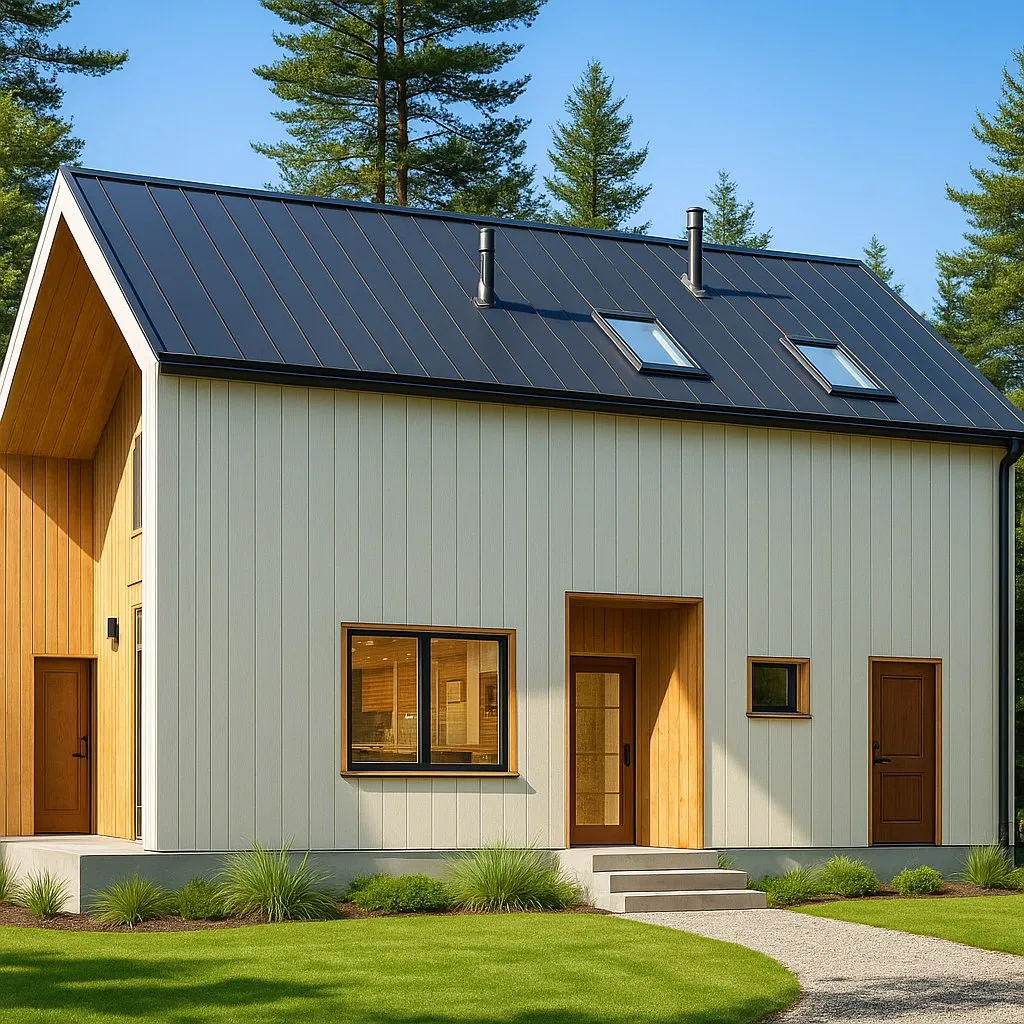

Кровля имеет двускатную форму. В проекте предусмотрены мансардные окна.

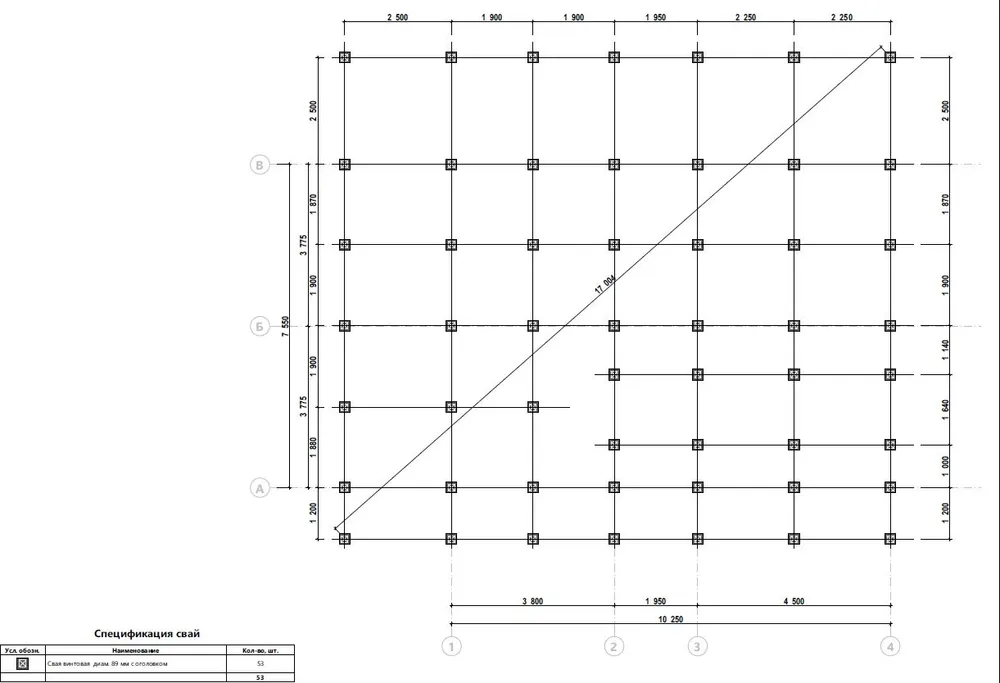

В качестве основания предусмотрен свайный фундамент.

Перед строительством параметры основания необходимо проверить с учетом грунтов, рельефа и условий конкретного участка.

Главная особенность — спальни и санузлы на обоих уровнях

На первом этаже находится спальня и санузел, а на мансардном — еще одна спальня, второй санузел, кабинет и гардеробная. Это делает планировку особенно гибкой для разных сценариев проживания.

Почему стоит рассмотреть этот проект

2 спальни

По одной на каждом уровне.

2 санузла

По одному на каждом этаже.

Отдельный кабинет

Рабочее пространство не занимает спальню.

Гардеробная

Выделенная зона хранения.

Кладовая

Дополнительное хозяйственное помещение.

Котельная

Отдельная техническая зона.

Кому подойдет этот проект

Проект подойдет семье, которой достаточно двух отдельных спален, но дополнительно нужен полноценный кабинет и развитые хозяйственные помещения.

Спальня и санузел на первом уровне позволяют организовать полноценную жилую зону без обязательного подъема наверх.

На мансардном этаже находятся вторая спальня, кабинет, гардеробная и второй санузел.

Если требуется изменить назначение кабинета, количество комнат, планировку или конструктивное решение, можно заказатьиндивидуальное проектирование дома.

Проект готов к покупке

Электронная версия проекта передается на указанный при оформлении заказа e-mail. Печатный комплект можно заказать отдельно.

Купить проект Все проекты Барнхаус
