Проект каркасного дома 72 м² с 2 спальнями

В избранное

В избранном

В сравнение

В сравнении

Розничная цена

20 300 ₽

-0%

20 300 ₽

Экономия 0 ₽

Купить проект

Добавлено

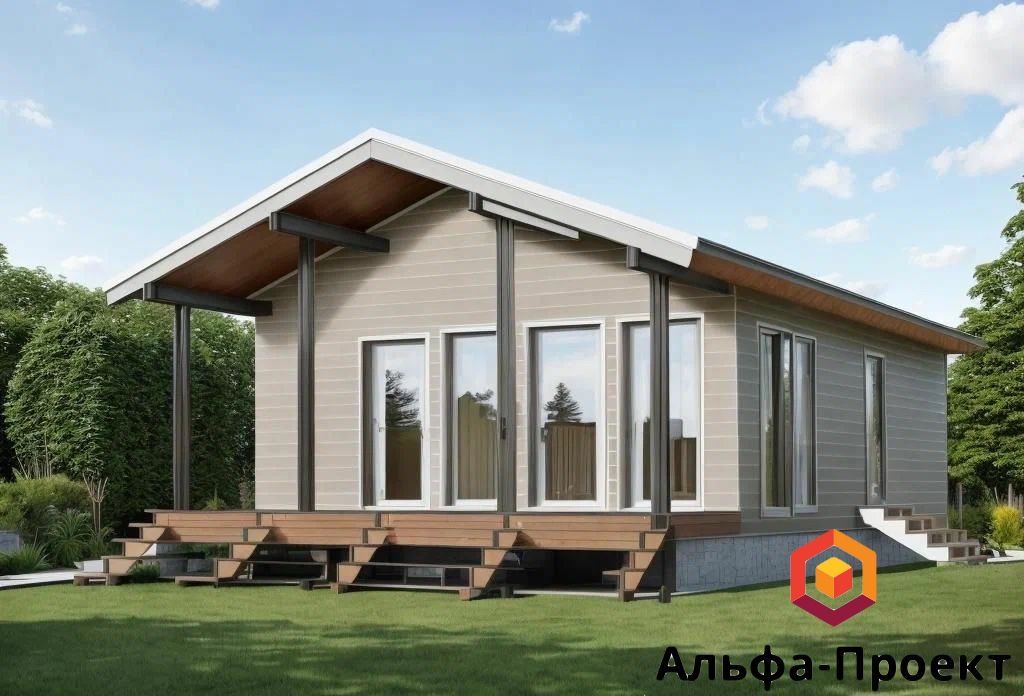

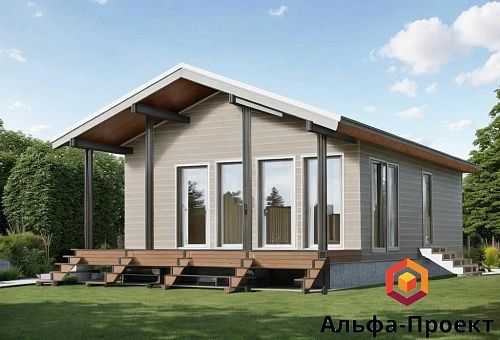

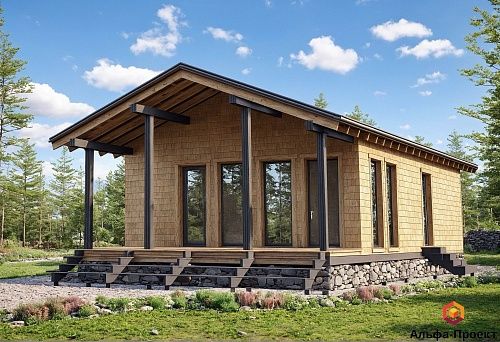

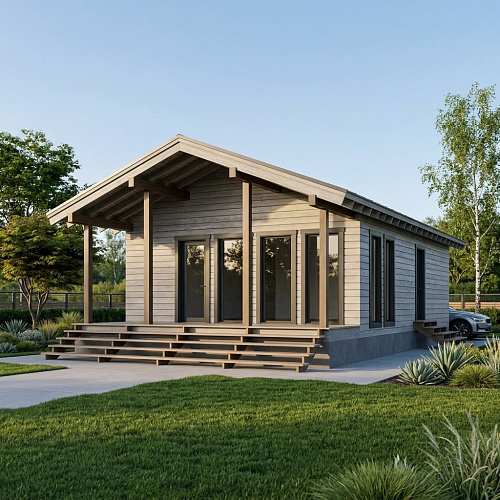

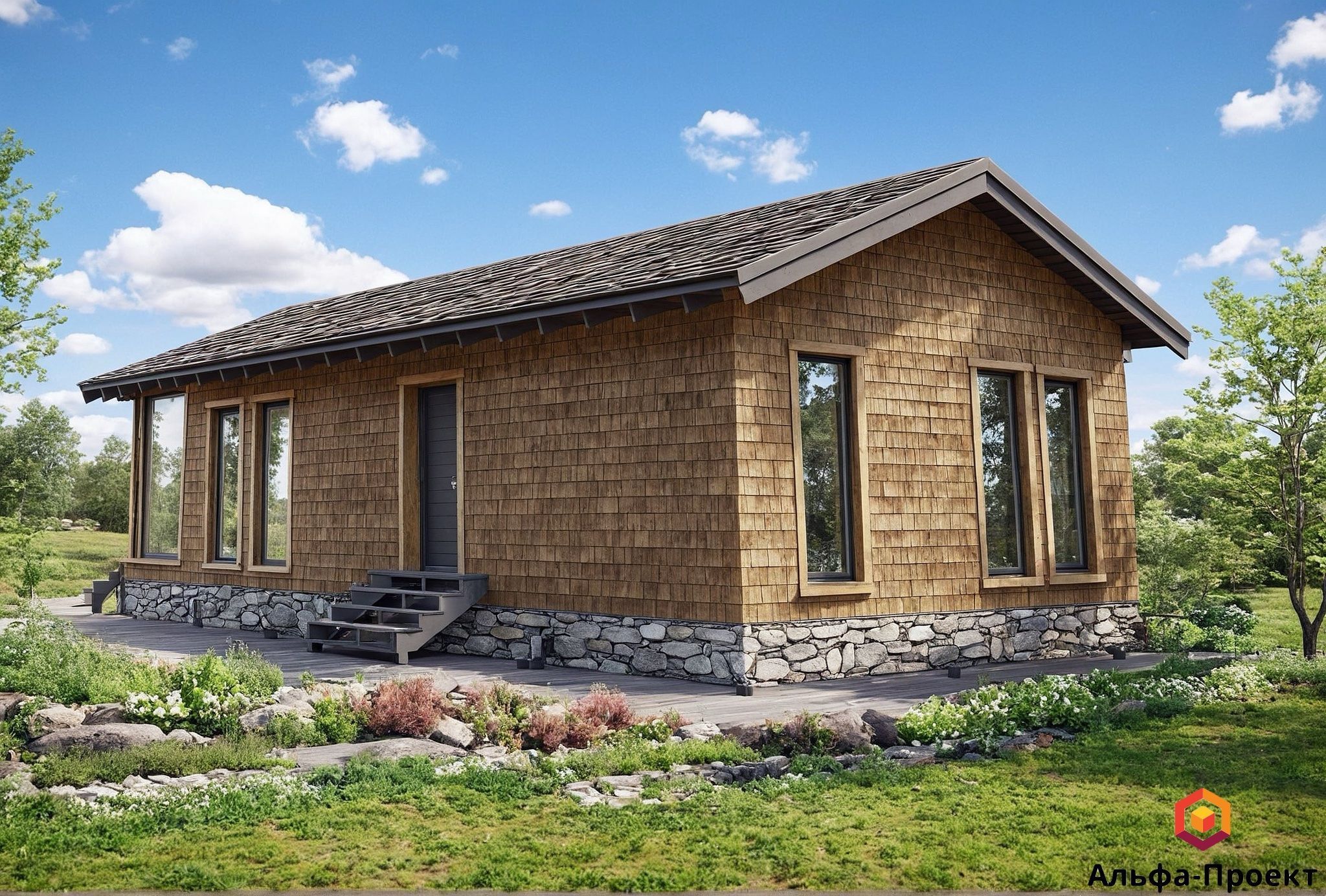

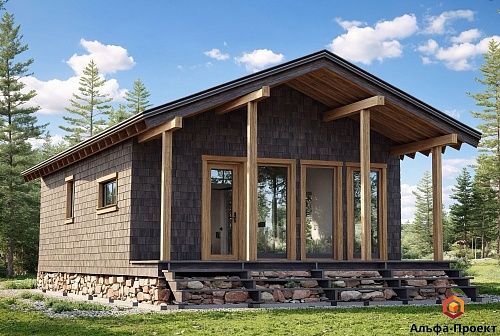

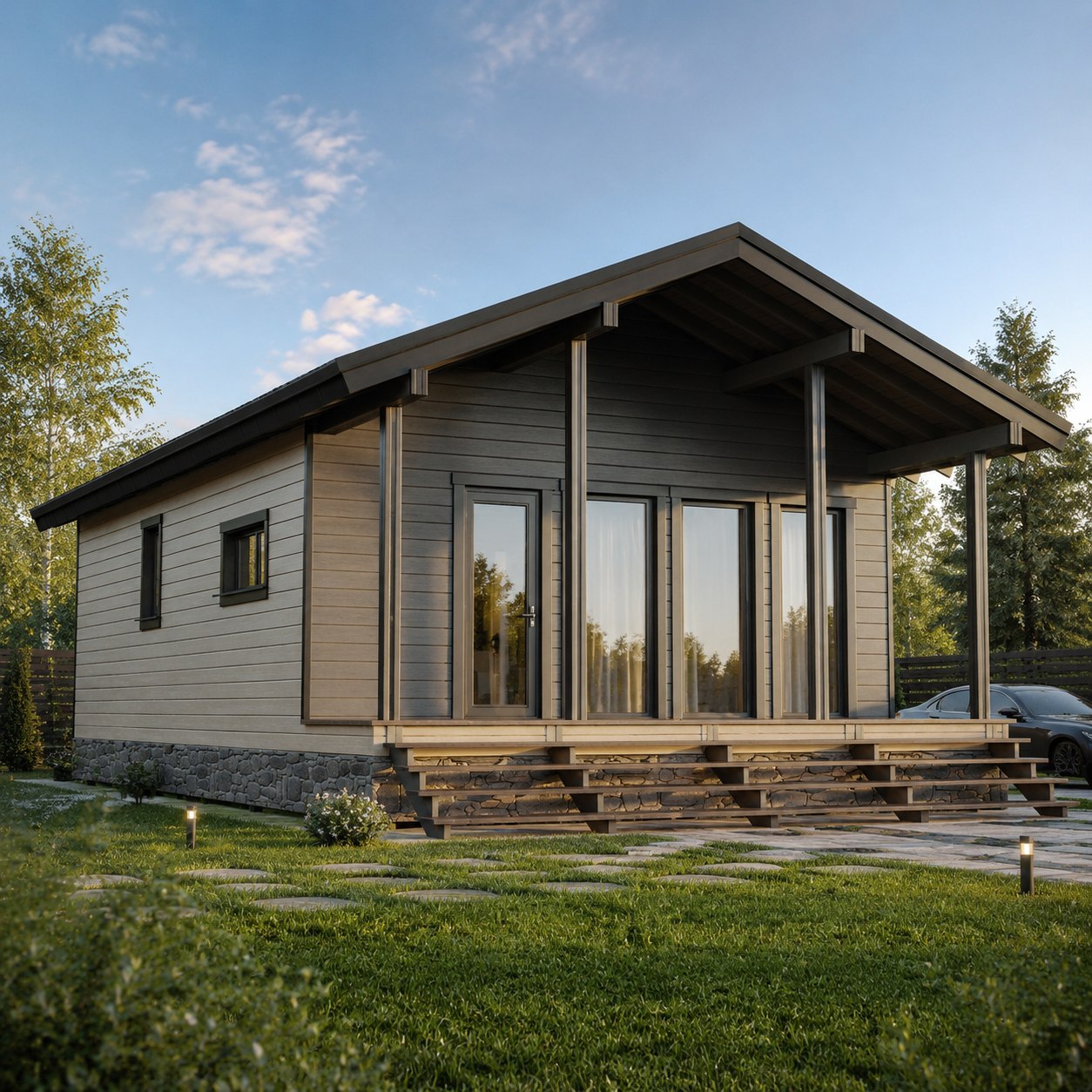

Одноэтажный каркасный дом площадью 72 м² с двумя отдельными спальнями и кухней-гостиной.

В проекте предусмотрены санузел, коридор и терраса.

Общая площадь дома, м2

Длина дома, м

Ширина дома, м

Технология строительства

Каркасная

Количество этажей

Площадь застройки, м2

75.92

Полезная площадь, м2

50.1

Состав проекта

Эскизный проект, конструктивный раздел, фундамент, смета по количеству материалов для строительства и отделки, ведомость оконных и дверных проемов, потребность в пиломатериале

Посмотрите, как выглядит проектная документация

Перед покупкой вы можете посмотреть примеры архитектурной и конструктивной частей наших проектов. Так вы сможете оценить состав, оформление и уровень детализации документации.

АР — архитектурные решения

Планы этажей, фасады, разрезы, размеры и основные архитектурные решения дома.

Посмотреть пример АР

КР — конструктивные решения

Фундамент, стены, перекрытия, кровля, конструктивные узлы и другие рабочие чертежи.

Посмотреть пример КР

Примеры показывают формат и уровень детализации документации. Состав и технические решения конкретного проекта могут отличаться.

Описание

Одноэтажный Барнхаус с двумя спальнями и террасой

Проект площадью 72 м² сочетает две отдельные спальни, кухню-гостиную и компактную одноэтажную планировку.

В доме также предусмотрены санузел, коридор и терраса.

72 м²Площадь дома.

2 спальниОтдельные приватные комнаты.

1 этажВсе помещения на одном уровне.

ТеррасаНаружная зона отдыха.

О проекте каркасного дома 72 м²

Это одноэтажный каркасный дом с двумя отдельными спальнями и общей кухней-гостиной.

Планировка построена вокруг базовых жилых функций без второго этажа и сложной системы дополнительных помещений.

Терраса дополняет основной объем дома наружным пространством.

Основные характеристики

Площадь дома	72 м²
Количество этажей	1 этаж
Количество спален	2
Кухня-гостиная	Предусмотрена
Санузел	1
Коридор	Предусмотрен
Терраса	Предусмотрена
Архитектурный стиль	Барнхаус
Технология строительства	Деревянный каркас
Наружные стены	Строганая доска 145 × 45 мм
Цокольное перекрытие	Строганая доска 195 × 45 мм
Чердачное перекрытие	Строганая доска 195 × 45 мм
Стропильная система	Строганая доска 195 × 45 мм
Опорные конструкции	Составные деревянные балки, пакеты досок и колонны
Кровля	Двускатная
Фундамент по проекту	Свайный

Планировка дома

Кухня-гостиная

Главное общее пространство дома.

Спальня 1

Отдельная приватная комната.

Спальня 2

Вторая отдельная жилая комната.

Санузел

Самостоятельное санитарное помещение.

Коридор

Связывает основные помещения дома.

Терраса

Наружное пространство рядом с жилой частью дома.

Что входит в проект

В комплект входит архитектурная и конструктивная документация, а также расчет основных материалов.

Архитектурный раздел (АР) — планы, фасады, разрезы и 3D-визуализация.
Конструктивный раздел (КР) — чертежи каркаса, перекрытий, кровли, фундамента и основных узлов.
Фундамент — расчет и проектное решение свайного основания.
Расчет материалов — ведомости основных материалов, предусмотренных проектом.

Подробнее о составе проектной документации можно посмотреть на странице«Состав проекта».

Конструктивное решение

Дом разработан по деревянной каркасной технологии.

Наружные стены выполняются из строганой доски 145 × 45 мм.

Для цокольного и чердачного перекрытий, а также для стропильной системы предусмотрена доска 195 × 45 мм.

В конструктиве также используются составные деревянные балки, пакеты досок и колонны.

В исходных характеристиках указано утепление наружных стен 150 мм, а перекрытий и кровли — 200 мм.

В качестве основания предусмотрен свайный фундамент. Перед строительством параметры основания необходимо проверить с учетом грунтов, рельефа и условий конкретного участка.
