Проект А-фрейм 6×10, 69 м² с лофтом

В избранное

В избранном

В сравнение

В сравнении

Проект каркасного дома &quot;А-фрейм 6х10&quot;, 69м2

Розничная цена

22 900 ₽

-0%

22 900 ₽

Экономия 0 ₽

Купить проект

Добавлено

Каркасный А-фрейм размером 6 × 10 м и площадью 69 м² с кухней-гостиной, санузлом, спальным лофтом и вторым светом.

Проект дополнен открытой террасой. Каркас наружных стен — доска 150 × 50 мм с шагом 590 мм, фундамент по проекту — свайно-винтовой.

Общая площадь дома, м2

Длина дома, м

Ширина дома, м

Технология строительства

Каркасная

Количество этажей

Площадь застройки, м2

60.64

Полезная площадь, м2

42.6

Состав проекта

Эскизный проект, конструктивный раздел, фундамент, смета по количеству материалов для строительства и отделки, ведомость оконных и дверных проемов, потребность в пиломатериале

Посмотрите, как выглядит проектная документация

Перед покупкой вы можете посмотреть примеры архитектурной и конструктивной частей наших проектов. Так вы сможете оценить состав, оформление и уровень детализации документации.

АР — архитектурные решения

Планы этажей, фасады, разрезы, размеры и основные архитектурные решения дома.

Посмотреть пример АР

КР — конструктивные решения

Фундамент, стены, перекрытия, кровля, конструктивные узлы и другие рабочие чертежи.

Посмотреть пример КР

Примеры показывают формат и уровень детализации документации. Состав и технические решения конкретного проекта могут отличаться.

Описание

Удлиненный А-фрейм с лофтом, вторым светом и террасой

А-фрейм 6×10 площадью 69 м² — двухуровневый каркасный дом с кухней-гостиной, санузлом и спальным лофтом.

Второй свет объединяет уровни в единый высокий объем, а терраса добавляет отдельное наружное пространство для отдыха.

69 м²Площадь дома.

6 × 10 мГабариты в плане.

Спальный лофтДополнительный верхний уровень.

Второй светОткрытый объем между уровнями.

О проекте А-фрейм 6×10 площадью 69 м²

Этот проект построен вокруг большого общего пространства кухни-гостиной и открытого спального лофта.

Лофт частично открывается в нижний уровень, формируя характерный для А-фрейма второй свет.

Отдельный санузел расположен на основном уровне, а терраса дополняет внутреннее пространство дома.

Основные характеристики

Площадь дома	69 м²
Размеры в плане	6 × 10 м
Тип дома	Каркасный А-фрейм
Количество уровней	Основной уровень + спальный лофт
Основное помещение	Кухня-гостиная
Санузел	Предусмотрен
Спальный лофт	Со вторым светом
Каркас наружных стен	Доска 150 × 50 мм
Шаг стоек	590 мм
Расчетный объем пиломатериала каркаса	10,59 м³
Фундамент по проекту	Свайно-винтовой
Дополнительно	Открытая терраса

Планировка дома

Кухня-гостиная

Главное открытое пространство для приготовления еды, отдыха и общения.

Спальный лофт

Верхний уровень с отдельной спальной зоной.

Второй свет

Часть лофта открывается в нижний уровень, формируя высокий единый объем.

Санузел

Отдельное санитарное помещение на основном уровне.

Терраса

Открытая площадка для отдыха рядом с домом.

Что входит в проект

В комплект входит архитектурная и конструктивная документация с проработкой основного уровня, лофта, второго света, каркаса и свайного основания.

Архитектурный раздел (АР) — план основного уровня, план спального лофта, фасады, разрезы, экспликация помещений и план террасы.
Конструктивный раздел (КР) — чертежи деревянного каркаса, схемы расположения стоек, основные узлы и стропильная система.
Лофт и второй свет — конструктивные решения дополнительного уровня и открытого объема.
Свайно-винтовой фундамент — схема свайного поля, отметки и основные указания по монтажу.
Расчет материалов — ведомости пиломатериала, утеплителя, кровельных и других основных материалов.
Ведомость оконных и дверных проемов — размеры основных проемов.

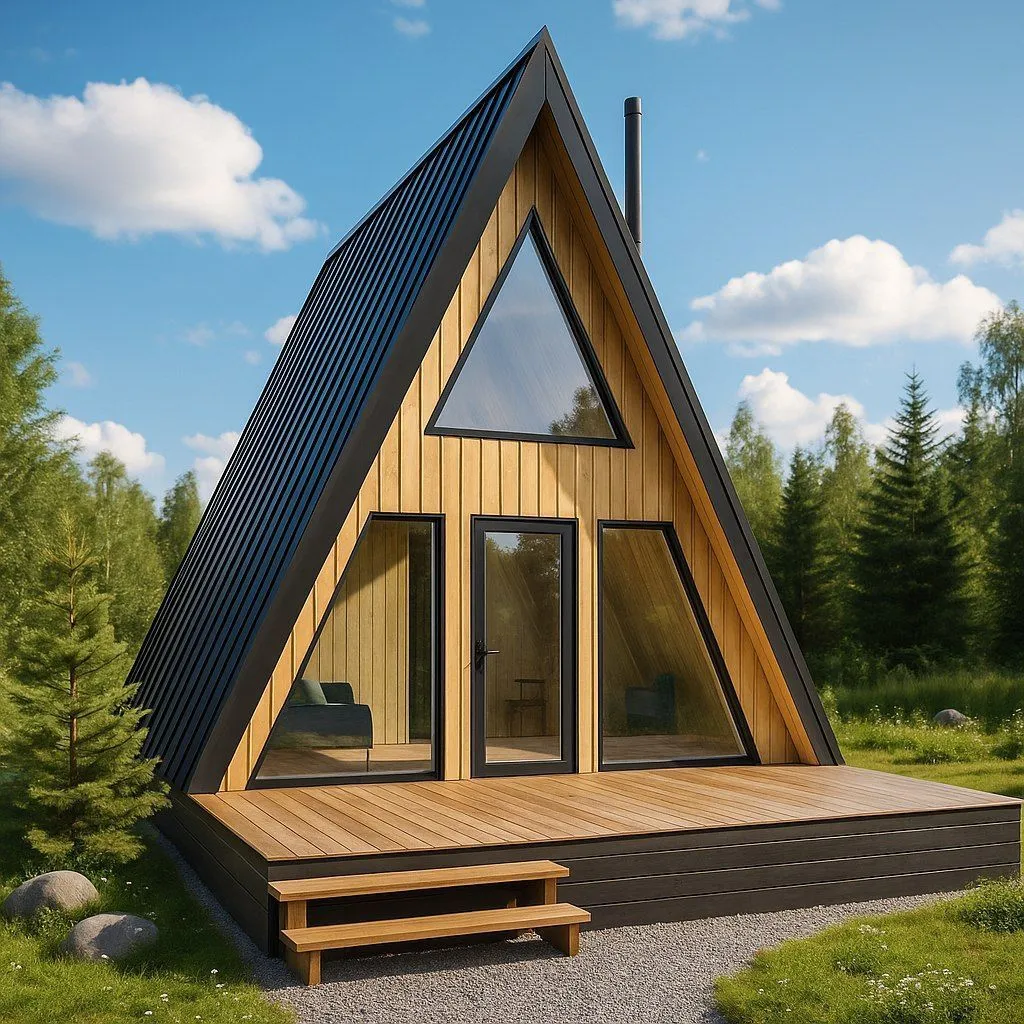

3D-визуализация — изображения внешнего вида дома.

Подробнее о составе готовой документации смотрите на странице«Состав проекта».

Конструктивное решение

Дом разработан по деревянной каркасной технологии. Для наружных стен предусмотрена доска 150 × 50 мм с шагом стоек 590 мм.

Расчетный объем пиломатериала каркаса составляет 10,59 м³.

Конструктивный раздел включает решения по спальному лофту, второму свету, стропильной системе и террасе.

В качестве основания предусмотрен свайно-винтовой фундамент. Перед началом строительства параметры свайного поля необходимо проверить с учетом грунтов, рельефа и условий конкретного участка.

Главная особенность — вытянутая форма и открытый лофт

Габариты 6 × 10 м формируют вытянутую планировку, а спальный лофт со вторым светом позволяет сохранить характерный открытый объем А-фрейма.

Почему стоит рассмотреть этот проект

69 м² площади

Более просторный формат, чем у компактных А-фреймов 6×6 и 6×7.

Кухня-гостиная

Основная жилая зона объединена в одном пространстве.

Спальный лофт

Верхний уровень используется как отдельная зона сна.

Второй свет

Создает характерное высокое пространство А-фрейма.

Терраса

Дополнительная наружная зона непосредственно рядом с домом.

Подробный конструктив

Проработаны каркас, лофт, кровля и свайный фундамент.

Кому подойдет А-фрейм 6×10 площадью 69 м²

Проект подойдет паре или небольшой семье, которой нравится открытая архитектура А-фрейма и не требуется отдельная спальня на первом уровне.

Спальный лофт позволяет отделить зону сна от кухни-гостиной, при этом второй свет сохраняет ощущение единого пространства.

Формат можно также рассматривать для гостевого дома или объекта загородного отдыха.

Если нравится архитектура А-фрейма, но требуется изменить площадь, планировку или конструктивное решение, можно заказатьиндивидуальное проектирование дома.

Проект готов к покупке

Электронная версия проекта передается на указанный при оформлении заказа e-mail. Печатный комплект можно заказать отдельно.

Купить проект Все проекты А-фрейм
