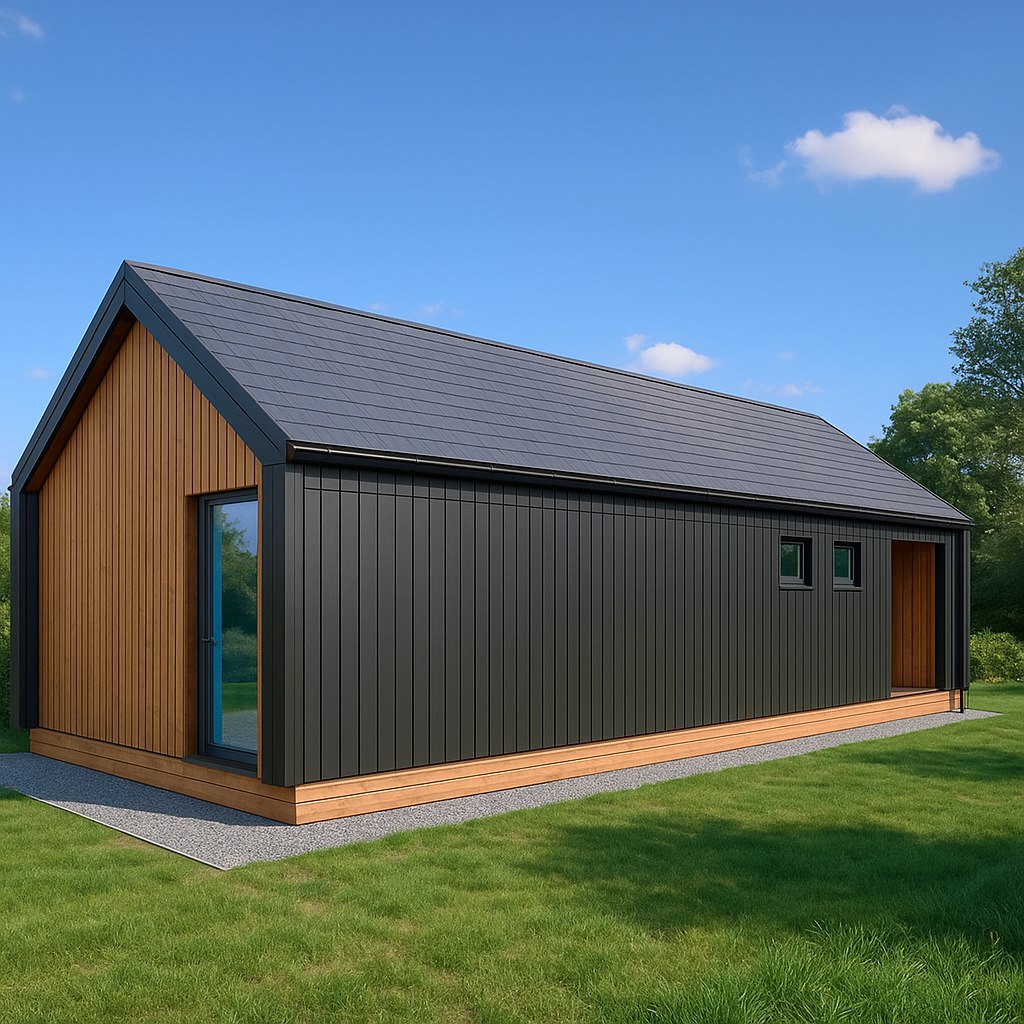

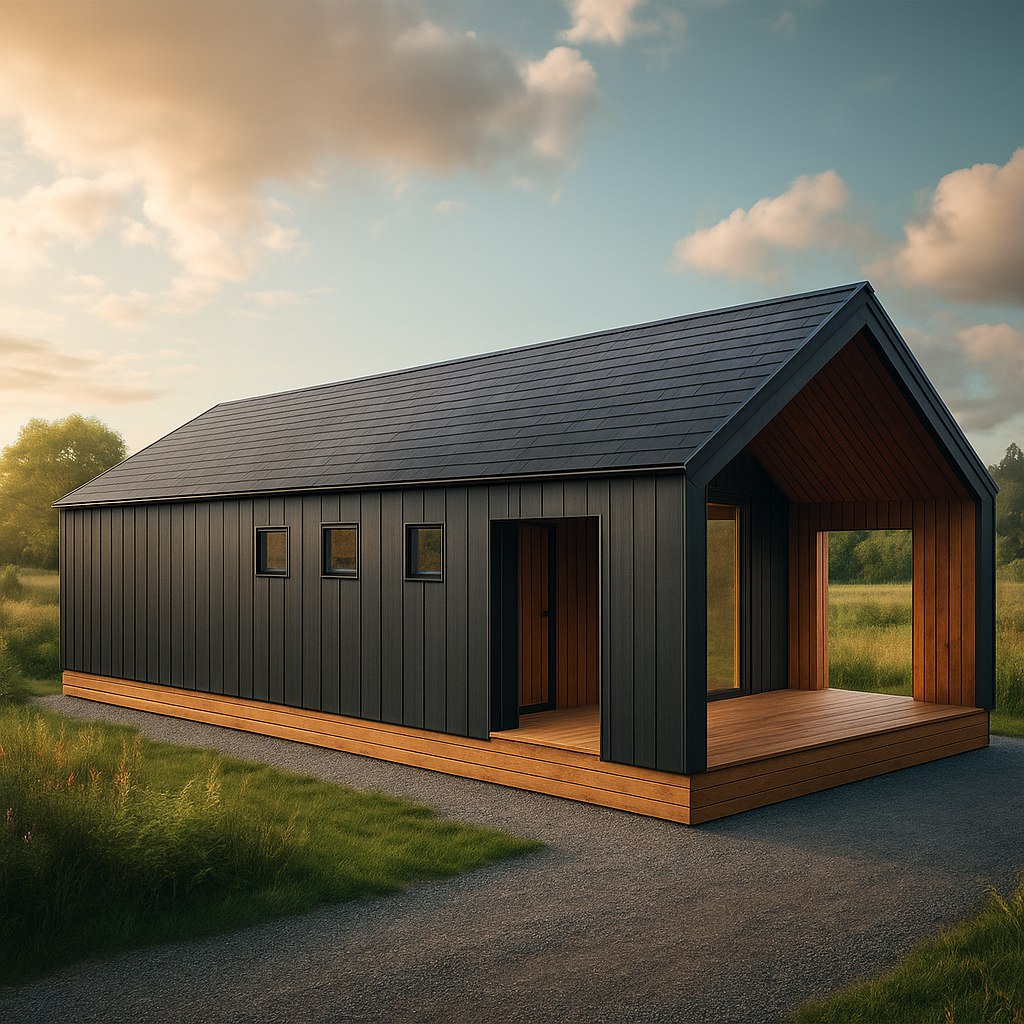

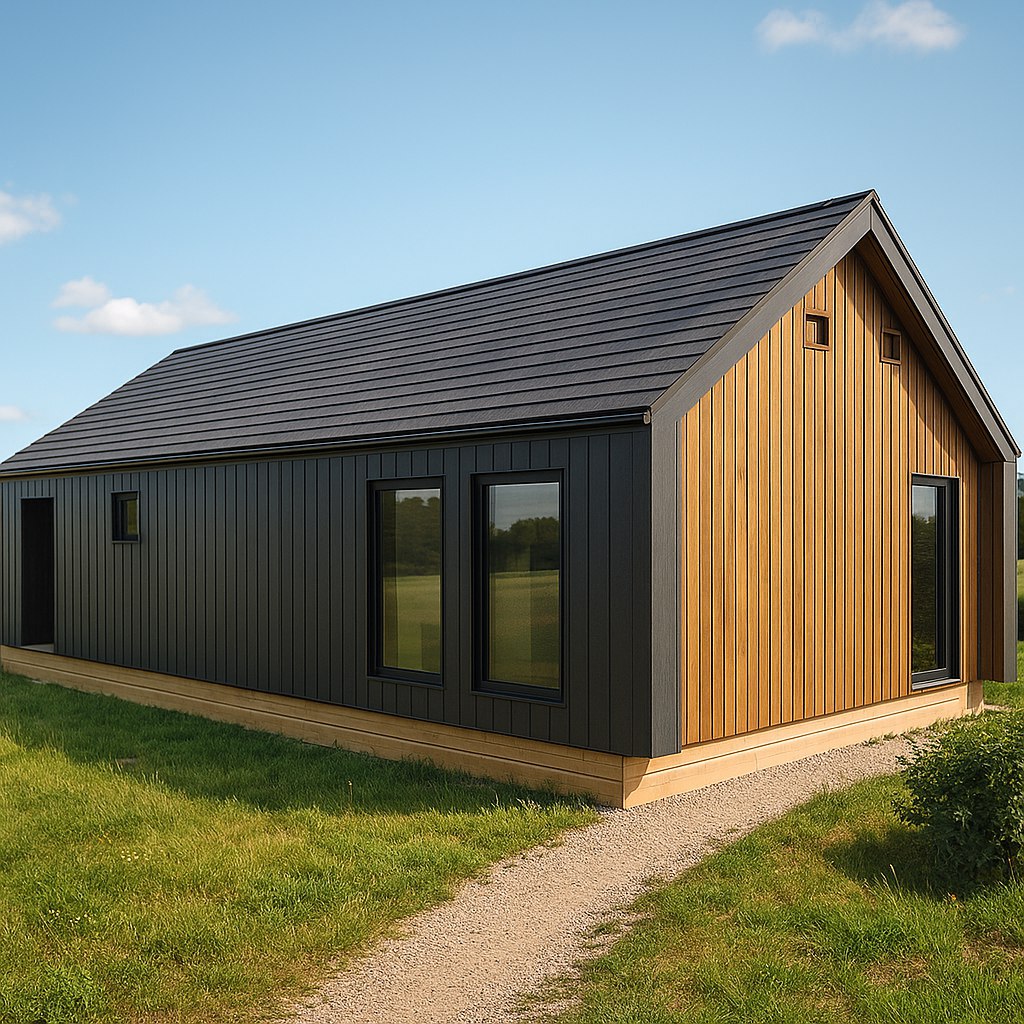

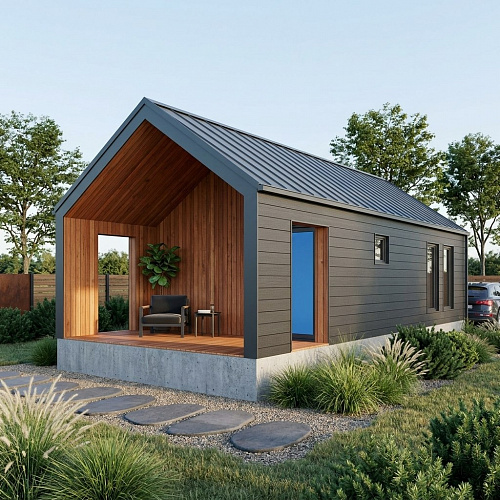

Готовый проект каркасного дома-бани 79.8 м2
Каркасный дом-баня.Частный каркасный дом.
Габариты пятна застройки 6х13,3м, площадь застройки 79,8м2
Закрытые площади (площадь с учетом наружных стен): 60м2.
Открытые площади: веранда 17м2.
Габаритные размеры дома: 6х10м
Высота сооружения в коньке от верхней точки фундамента - 4,6м
Высота 1-го этажа (расстояние между несущими элементами
каркаса): 2,2 м. Площадь первого этажа без учета площади наружных стен 60м2
Конструктив:
- фундамент - винтовые сваи, ог. не менее 200х200мм, обвязка - строенная доска 50х200мм
- перекрытие - сухая строганая доска 50*200мм с утеплением 200мм
- наружные стены - каркас сухая строганая доска 50*150мм, с утеплением 150мм
- внутренние стены - каркас сухая строганая доска 50*150мм с утеплением 150мм, доска 50х100мм, с утеплением 100мм
- крыша - монтируется из деревянной стропильной системы доской сечением 50*150мм. Контробрешеткой рейкой не менее 30х50мм, обрешетка доска 25х100мм
Проект содержит все необходимые для строительства и регистрации дома чертежи и таблицы с потребностью в материалах.
Комплектация
ЭП (эскизный проект - 1 штука) + КР (конструктивный раздел - 1 штука) + Раскрой пиломатериала в формате А4 в черно-белом виде. Возможна отправка проекта в электронном виде после приобретения товара (необходимо связаться c продавцом). Это полноценный проект для строительства дома! Готовый проект каркасного дома включает все подробные чертежи эскизного раздела( Для получения разрешение на строительство ) и чертежи конструктивного раздела для строителей. В проекте посчитан весь материал на строительство дома (смета).
