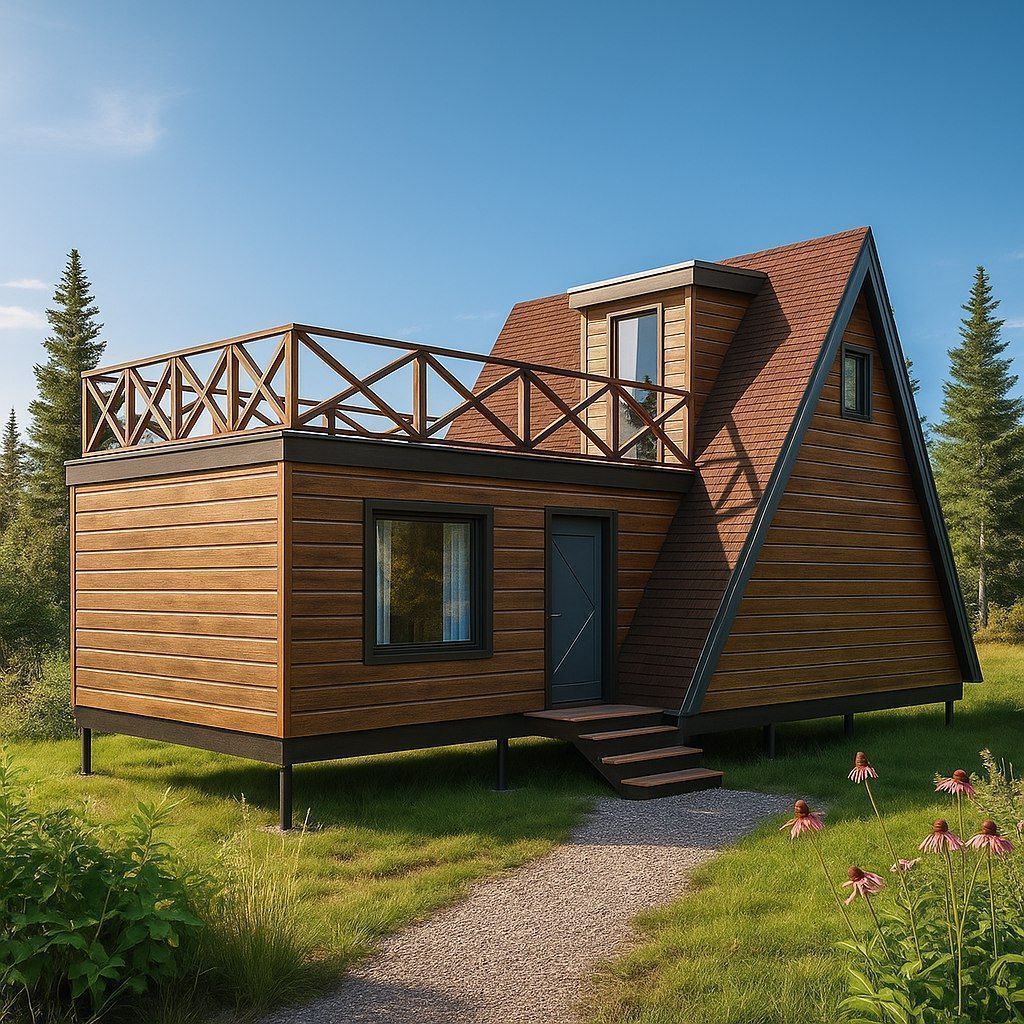

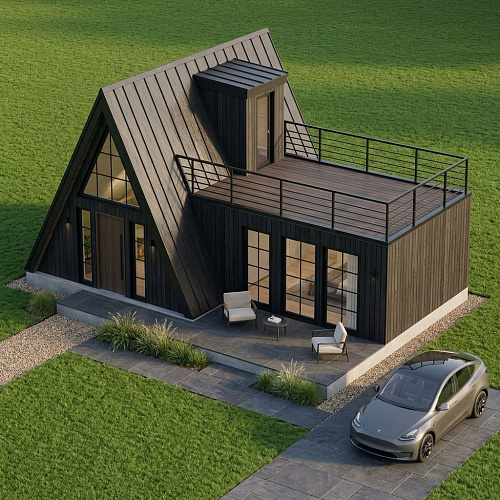

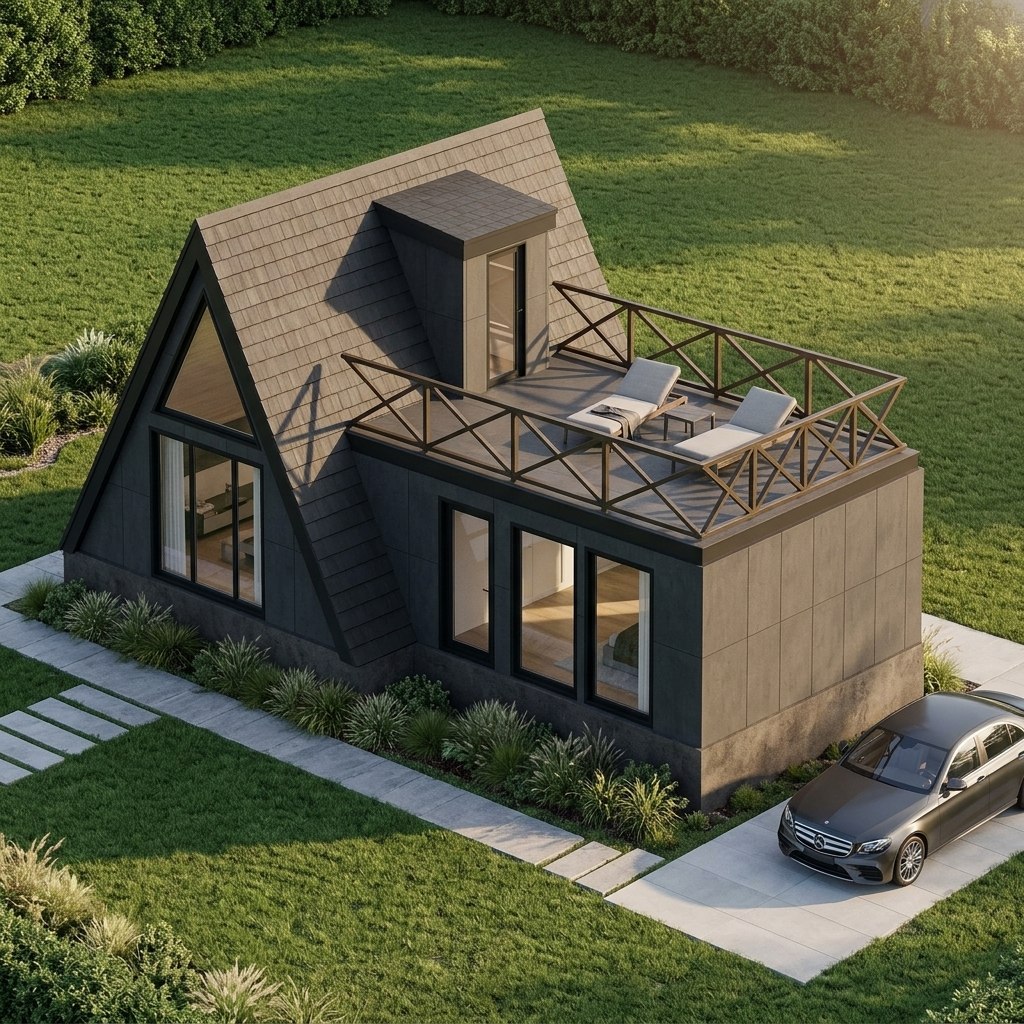

«А-фрейм 6×11» — каркасный дом общей площадью 62 м² с просторным первым уровнем, отдельной жилой комнатой и спальным лофтом.
Высота в коньке 5,7 м позволяет сохранить характерный высокий объем А-фрейма, а балкон становится дополнительным наружным пространством для отдыха.
О проекте «А-фрейм 6×11»
Проект отличается вытянутой формой и более просторным первым уровнем по сравнению с компактными А-фреймами.
Площадь первого этажа составляет 54,2 м². Здесь предусмотрены кухня-гостиная и отдельная жилая комната, которую можно использовать как спальню, гостевую или кабинет.
Еще 7,6 м² занимает спальный лофт. Он расположен внутри высокого объема кровли и используется как дополнительное место для сна или отдыха.
Отдельная особенность проекта — балкон, интегрированный в общую архитектуру дома.
Основные характеристики
| Название проекта | А-фрейм 6×11 |
| Общая площадь | 62 м² |
| Пятно застройки | 56 м² |
| Площадь первого этажа | 54,2 м² |
| Площадь спального лофта | 7,6 м² |
| Размер дома | 6 × 11 м |
| Высота в коньке | 5,7 м от верхней точки фундамента |
| Высота первого этажа | 2,3 м |
| Технология строительства | Каркасная |
| Каркас наружных стен | Доска 50 × 150 мм |
| Утепление стен | 150 мм по проекту |
| Перекрытия | Доска 50 × 200 мм |
| Утепление перекрытий | 200 мм по проекту |
| Стропильная система | Доска 50 × 200 мм |
| Фундамент по проекту | Винтовые сваи с обвязкой доской 50 × 200 мм |
Планировка дома
Пространство распределено между полноценным первым уровнем и небольшим спальным лофтом.
Кухня-гостиная
Основное открытое пространство для приготовления еды и отдыха.Отдельная комната
Изолированное помещение, которое можно использовать как спальню, гостевую или кабинет.Спальный лофт
Верхняя зона площадью 7,6 м² для сна или отдыха.Высокий внутренний объем
Высота дома в коньке составляет 5,7 м.Балкон
Отдельная открытая площадка, предусмотренная архитектурой проекта.Что входит в проект
В комплект входит архитектурная и конструктивная документация с проработкой первого этажа, спального лофта, балкона, каркаса, кровли и фундамента.
- Архитектурный раздел (АР) — планы первого этажа и лофта, фасады, разрезы, высотные отметки и экспликация помещений.
- Конструктивный раздел (КР) — деревянный каркас, основные узлы соединений, схемы стоек и конструкция кровли.
- Перекрытия и стропильная система — решения из доски 50 × 200 мм.
- Балкон и лофт — отдельные конструктивные решения для верхнего уровня и открытой площадки.
- Свайное поле — схема расположения винтовых свай, отметки и указания по монтажу.
- Расчет материалов — потребность в пиломатериале, утеплителе, кровельных и других основных материалах.
- Ведомость оконных и дверных проемов — спецификация основных проемов.
- 3D-визуализация — изображения внешнего вида дома.
Подробнее о составе проектной документации можно посмотреть на странице «Состав проекта».
Конструктивное решение
Наружный каркас дома выполняется из доски 50 × 150 мм. Проектный слой утепления стен составляет 150 мм.
Перекрытия выполняются из доски 50 × 200 мм с утеплением 200 мм. Такое же сечение предусмотрено для деревянной стропильной системы.
Конструкция кровли включает контробрешетку из рейки 30 × 50 мм и обрешетку из доски 25 × 100 мм.
Основание дома предусмотрено на винтовых сваях с деревянной обвязкой из доски 50 × 200 мм. Перед строительством параметры свайного поля необходимо проверить с учетом грунтов, рельефа и условий конкретного участка.
Теплотехнические характеристики наружных конструкций также следует оценивать применительно к климатическому району и предполагаемому режиму эксплуатации дома.
Главная особенность — отдельная комната плюс спальный лофт
В отличие от небольших А-фреймов, где основная спальная зона часто находится только наверху, здесь на первом этаже уже предусмотрена отдельная полноценная комната. Лофт остается дополнительным пространством, а не единственным местом для сна.
Почему стоит рассмотреть этот проект
Первый этаж 54,2 м²
Основная часть площади дома находится на нижнем уровне.Отдельная комната
Не требуется использовать только лофт как основную спальню.Лофт 7,6 м²
Дополнительная зона для сна или отдыха.Балкон
Редкая для компактных А-фреймов дополнительная наружная площадка.Высота 5,7 м
Высокая кровля формирует характерный объем А-фрейма.Подробный конструктив
Проработаны каркас, перекрытия, стропила, фундамент, лофт и балкон.Кому подойдет «А-фрейм 6×11»
Проект подойдет паре или небольшой семье, которой нравится архитектура А-фрейма, но нужна отдельная комната на основном уровне дома.
Лофт можно использовать как дополнительное спальное пространство, а нижнюю комнату — как основную спальню, детскую, гостевую или кабинет.
Благодаря характерной архитектуре и наличию балкона проект также можно рассматривать для гостевого дома или объекта загородного отдыха.
Если нравится формат А-фрейма, но требуется изменить площадь, планировку или конструктивное решение, можно заказать индивидуальное проектирование дома.
Электронная версия проекта передается на указанный при оформлении заказа e-mail. Печатный комплект можно заказать отдельно.
