Готовый проект каркасного дома Барнхаус 74 м2
Каркасный дом в стиле барнхаус.
Частный каркасный дом.
Габариты пятна застройки 6х9м, площадь застройки 54м2
Закрытые площади (с учетом наружных стен): 68,9м2.
Открытые площади: веранда 6м2.
Габаритные размеры дома: 6х8м
Высота сооружения в коньке от верхней точки фундамента - 6,2м
Высота 1-го этажа (расстояние между несущими элементами
каркаса): 2,7 м.

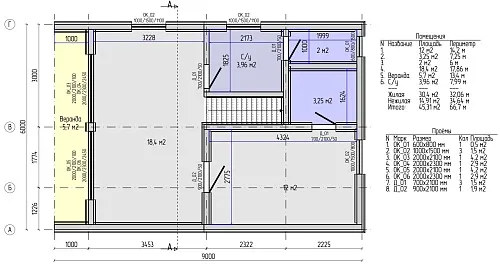

Площадь первого этажа (с учетом площади наружных стен) 48м2
Площадь антресоли (с учетом площади наружных стен) - 20,9м2
Конструктив:
- фундамент - сваи, ог. не менее 200х200мм, обвязка - строенная доска 50х200мм
- перекрытие - доска 50*200мм с утеплением 200мм
- перекрытие межэтажное (антресоль) - доска 50х150мм
- наружные стены - каркас доска 50*150мм, с утеплением 150мм
- внутренние стены - каркас доска 50*150мм с утеплением 150мм
- крыша - монтируется из деревянной стропильной системы доской сечением 50*200мм. Контробрешеткой рейкой не менее 30х50мм, обрешетка доска 25х100мм
Проект содержит все необходимые для строительства и регистрации дома чертежи и таблицы с потребностью в материалах.
Комплектация
ЭП (эскизный проект - 1 штука) + КР (конструктивный раздел - 1 штука) + Раскрой пиломатериала в формате А4 в черно-белом виде. Возможна отправка проекта в электронном виде после приобретения товара (необходимо связаться c продавцом). Это полноценный проект для строительства дома! Готовый проект каркасного дома включает все подробные чертежи эскизного раздела( Для получения разрешение на строительство ) и чертежи конструктивного раздела для строителей. В проекте посчитан весь материал на строительство дома (смета).
