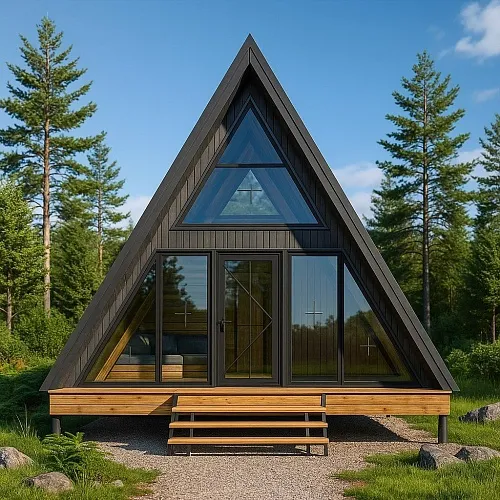

«А-фрейм 6×7» — каркасный дом общей закрытой площадью 49 м² с открытой спальной антресолью, вторым светом и большой площадью остекления главного фасада.
Габариты 6 × 7 м позволяют разместить дом на относительно небольшом участке, а терраса площадью 12 м² создает дополнительное пространство для отдыха рядом с жилой зоной.
О проекте «А-фрейм 6×7»
Этот проект предназначен для тех, кому нужен небольшой дом с максимально открытым внутренним пространством и узнаваемой архитектурой А-фрейма.
Площадь первого уровня составляет около 42 м². Здесь располагаются кухня-гостиная и санузел. Еще 7 м² занимает открытая антресоль, которую можно использовать как спальную зону.
Часть первого этажа остается открытой на полную высоту кровли. Высота дома в коньке составляет 5,7 м, поэтому второй свет становится важной частью внутренней архитектуры проекта.
Основные характеристики
| Название проекта | А-фрейм 6×7 |
| Общая закрытая площадь | 49 м² |
| Площадь первого уровня | Около 42 м² |
| Площадь антресоли | 7 м² |
| Размер дома | 6 × 7 м |
| Терраса / крыльцо | 12 м² — 2 × 6 м |
| Высота в коньке | 5,7 м от верхней точки фундамента |
| Высота первого этажа | 2,5 м |
| Технология строительства | Каркасная |
| Каркас наружных стен | Доска 50 × 150 мм |
| Утепление наружных стен | 150 мм по проекту |
| Цокольное перекрытие | Доска 50 × 200 мм, утепление 200 мм |
| Перегородки | Доска 50 × 100 мм |
| Антресольное перекрытие | Доска 50 × 150 мм |
| Стропильная система | Доска 50 × 200 мм |
| Фундамент по проекту | Винтовые сваи с деревянной обвязкой |

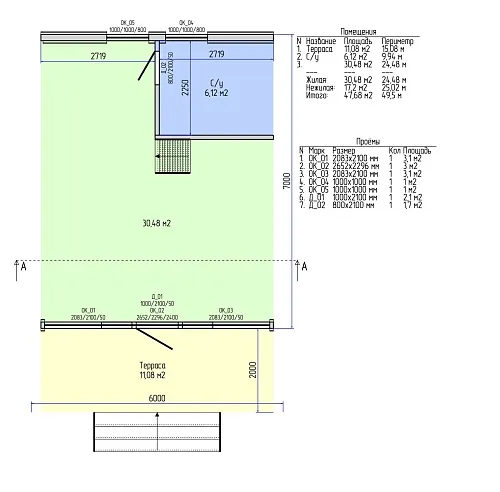

Планировка дома
Внутренняя организация построена вокруг открытого пространства первого этажа и дополнительной антресоли.
Кухня-гостиная
Основное пространство дома для кухни, приема пищи и отдыха.Санузел
Отдельное компактное помещение для необходимой сантехники.Спальная антресоль
Верхняя зона площадью 7 м², предназначенная прежде всего для сна и отдыха.Второй свет
Основная жилая зона раскрывается на высоту треугольной кровли.Панорамное остекление
Большое остекление главного фасада наполняет общую зону естественным светом.Терраса 12 м²
Дополнительное открытое пространство перед домом для отдыха.Что входит в проект
В комплект входит архитектурная и конструктивная документация с проработкой первого уровня, антресоли, деревянного каркаса и кровли.
- Архитектурный раздел (АР) — планы первого этажа и антресоли, фасады, разрезы и эскизные решения.
- Конструктивный раздел (КР) — чертежи каркаса, схемы сборки, основные узлы и конструктивные решения.
- Антресоль — конструкция верхнего уровня и основные решения по лестнице.
- Стропильная система — конструктивная проработка высокой кровли А-фрейма.
- Расчет и раскрой материалов — информация по основным видам пиломатериала, утеплителя и другим материалам проекта.
- Ведомость оконных и дверных проемов — размеры основных проемов.

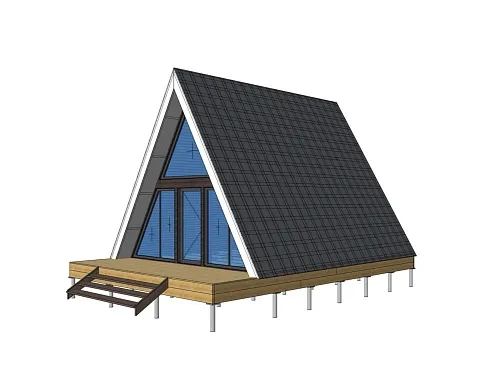

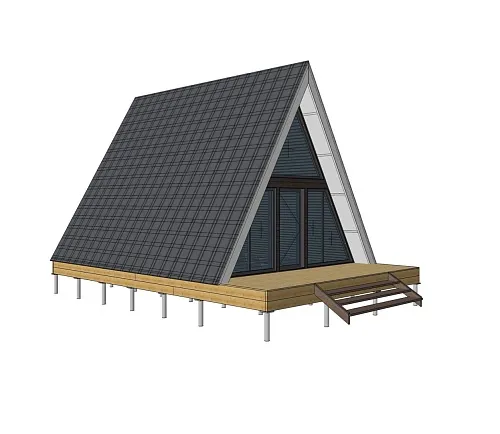

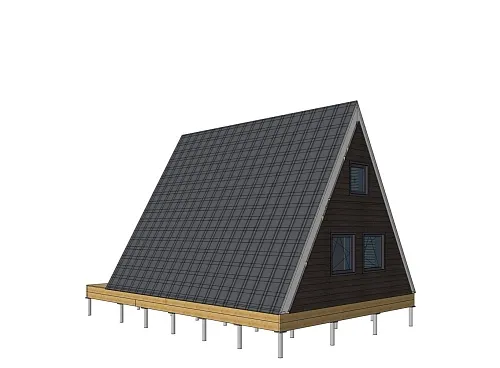

- 3D-визуализация — изображения внешнего вида дома.
Подробнее о составе документации смотрите на странице«Состав проекта».
Конструктивное решение
Наружный каркас дома предусмотрен из доски 50 × 150 мм с проектным слоем утепления 150 мм.
Цокольное перекрытие выполняется из доски 50 × 200 мм с утеплением 200 мм. Для ненесущих внутренних перегородок предусмотрена доска 50 × 100 мм, а для конструкции антресоли — 50 × 150 мм.
Стропильная система выполняется из доски 50 × 200 мм. Конструкция кровли также включает контробрешетку 30 × 50 мм и обрешетку 25 × 100 мм.
В проекте предусмотрен фундамент на винтовых сваях с деревянной обвязкой. Перед строительством его параметры следует проверить с учетом грунтов и условий конкретного участка.
Необходимые параметры теплозащиты также следует оценивать применительно к климатическому району и предполагаемому режиму эксплуатации дома.
Главная особенность — 5,7 метра внутренней высоты
При небольшой площади дом использует вертикальный объем: часть пространства занимает спальная антресоль, а кухня-гостиная сохраняет второй свет. Высота в коньке 5,7 м и панорамное остекление формируют характерный интерьер А-фрейма.
Почему стоит рассмотреть этот проект
Компактные габариты
Размер 6 × 7 м позволяет разместить дом на относительно небольшом участке.Отдельная антресоль
Спальное место вынесено из основной жилой зоны.Второй свет
Высокий объем помогает избежать ощущения тесного компактного дома.Панорамное остекление
Открывает интерьер участку и дает больше естественного света.Терраса 12 м²
Наружная зона заметно расширяет возможности дома в теплое время года.Схемы сборки
В документации предусмотрены конструктивные схемы каркаса и узлов.Кому подойдет «А-фрейм 6×7»
Проект можно рассматривать как небольшой загородный дом, дачу или гостевой дом для одного-двух человек, которым важны компактность и открытое пространство.
Архитектура А-фрейма, панорамное остекление, антресоль и терраса также делают проект подходящим форматом для базы отдыха, глэмпинга или небольшого гостевого комплекса.
Если нравится сам формат А-фрейма, но требуется изменить размеры, планировку или конструктивное решение, можно заказатьиндивидуальное проектирование дома.
Электронная версия проекта передается на указанный при оформлении заказа e-mail. Печатный комплект можно заказать отдельно.
