Проект каркасного дома &quot;А-фрейм 10х12&quot; с сауной, 152м2

Розничная цена

26 800 ₽

-0%

26 800 ₽

Экономия 0 ₽

Купить проект

Добавлено

Просторный двухуровневый А-фрейм площадью 152 м² с двумя спальнями, дополнительной комнатой, кухней-столовой, гостиной и полноценным SPA-блоком.

Каркас здания — 8 × 12 м, пятно застройки с выносами — около 10 × 12 м. В доме предусмотрены сауна, душевая, две ванные комнаты и котельная.

Общая площадь дома, м2

152

Длина дома, м

Ширина дома, м

Технология строительства

Каркасная

Количество этажей

Площадь застройки, м2

110.91

Полезная площадь, м2

116.46

Состав проекта

Эскизный проект, конструктивный раздел, фундамент, смета по количеству материалов для строительства и отделки, ведомость оконных и дверных проемов, потребность в пиломатериале

Посмотрите, как выглядит проектная документация

Перед покупкой вы можете посмотреть примеры архитектурной и конструктивной частей наших проектов. Так вы сможете оценить состав, оформление и уровень детализации документации.

АР — архитектурные решения

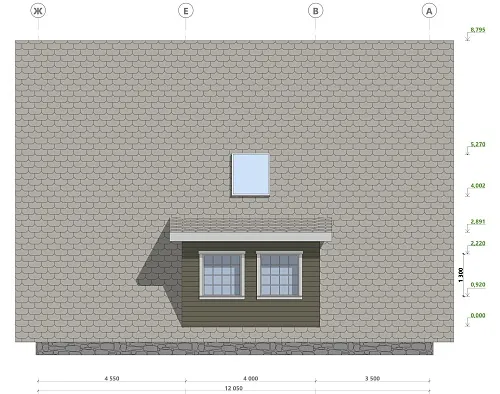

Планы этажей, фасады, разрезы, размеры и основные архитектурные решения дома.

Посмотреть пример АР

КР — конструктивные решения

Фундамент, стены, перекрытия, кровля, конструктивные узлы и другие рабочие чертежи.

Посмотреть пример КР

Примеры показывают формат и уровень детализации документации. Состав и технические решения конкретного проекта могут отличаться.

Описание

Большой А-фрейм с двумя спальнями и собственным SPA-блоком

Проект площадью 152 м² — это двухуровневый каркасный дом А-фрейм с просторной общей зоной, двумя спальнями, дополнительной комнатой и собственной сауной.

На первом этаже размещены кухня-столовая, гостиная, сауна, душевая, ванная, котельная и вспомогательные помещения, а второй этаж отведен под приватную зону.

152 м²Общая площадь дома.

2 этажаПервый этаж и мансардный уровень.

2 спальни + комнатаПриватные помещения на двух уровнях.

Сауна + душеваяСобственный SPA-блок внутри дома.

О проекте А-фрейм 152 м²

Этот проект заметно отличается от компактных домов А-фрейм: площадь 152 м² позволяет разместить полноценные общие, приватные и технические помещения на двух уровнях.

Первый этаж ориентирован на повседневную жизнь и отдых: здесь находятся кухня-столовая, отдельная гостиная, дополнительная комната и SPA-зона с сауной и душевой.

На втором этаже расположены две отдельные спальни, холл и ванная комната.

Основные характеристики

Название проекта	А-фрейм 10×12
Общая площадь	152 м²
Габариты каркаса	8 × 12 м
Пятно застройки с выносами	Около 10 × 12 м
Количество уровней	2 этажа
Первый этаж	Полноценный
Второй этаж	Мансардный
Спальни	2 на втором этаже
Дополнительная комната	1 на первом этаже
SPA-зона	Сауна + душевая
Ванные комнаты	На первом и втором этажах
Котельная	Предусмотрена
Технология строительства	Деревянный каркас А-фрейм
Наружный каркас	Доска 150 × 50 мм
Шаг стоек наружных стен	590 мм в свету
Расчетный объем пиломатериала каркаса	22,44 м³
Фундамент по проекту	Свайно-винтовой

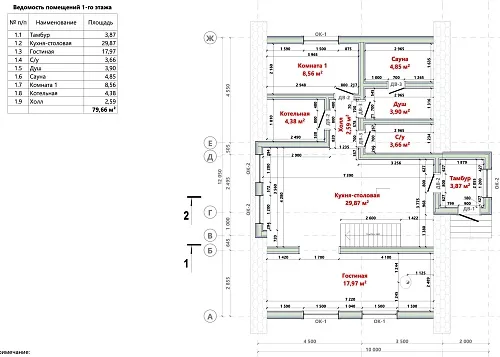

Планировка первого этажа

Кухня-столовая

Самостоятельное пространство для приготовления еды и размещения обеденной зоны.

Гостиная

Отдельная общая зона для отдыха и общения.

Дополнительная комната

Может использоваться в соответствии с задачами владельцев дома.

Сауна

Самостоятельное помещение SPA-блока.

Душевая

Отдельная влажная зона рядом с сауной.

Ванная комната

Санитарное помещение первого этажа.

Котельная

Техническое помещение для инженерного оборудования.

Холл и тамбур

Формируют входную и распределительную зоны дома.

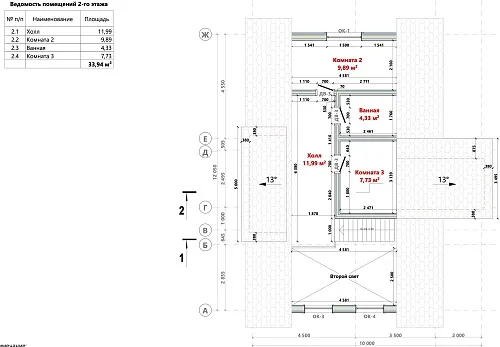

Планировка второго этажа

Две спальни

Приватные комнаты, отделенные от основной дневной зоны.

Холл

Соединяет помещения второго уровня.

Ванная комната

Отдельное санитарное помещение непосредственно на уровне спален.

Что входит в проект

В комплект входит архитектурная и конструктивная документация для двухуровневого каркасного дома А-фрейм.

Архитектурный раздел (АР) — поэтажные планы, фасады, разрезы, экспликация помещений и основные архитектурные решения.
Конструктивный раздел (КР) — схемы деревянного каркаса, перекрытий, стропильной системы, наружных и внутренних стен и основные узлы соединений.
Свайно-винтовой фундамент — план свайного поля и проектные решения обвязки.
SPA-блок — архитектурные и конструктивные решения сауны и душевой в составе планировки дома.
Расчет материалов — ведомости пиломатериала, утеплителя, кровельных, фасадных и других основных материалов.
Ведомости оконных и дверных проемов — размеры и расположение основных окон и дверей.

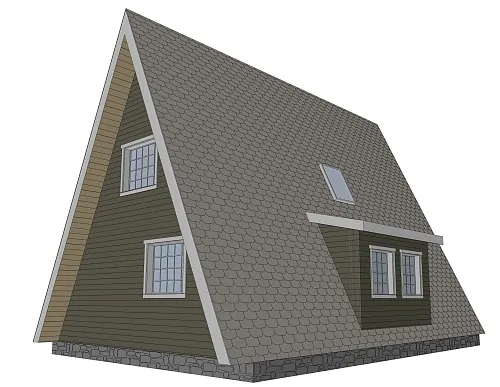

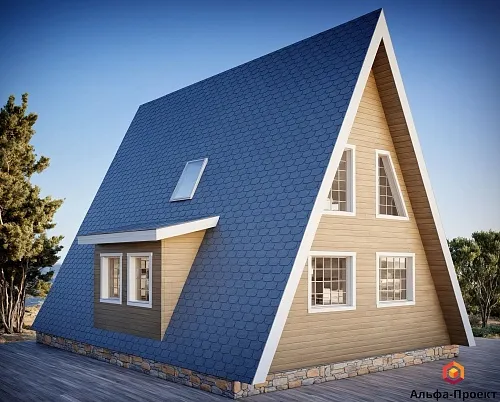

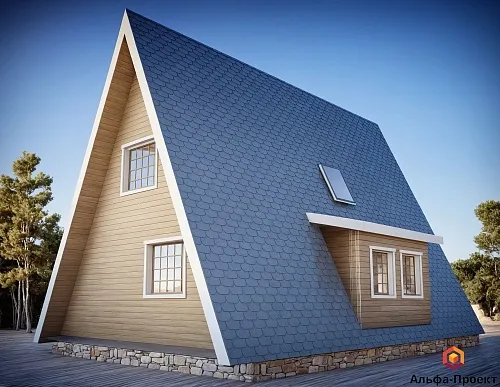

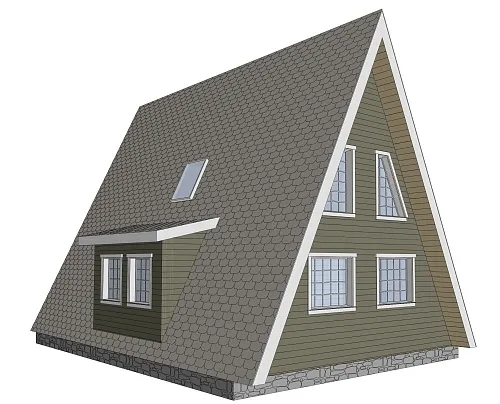

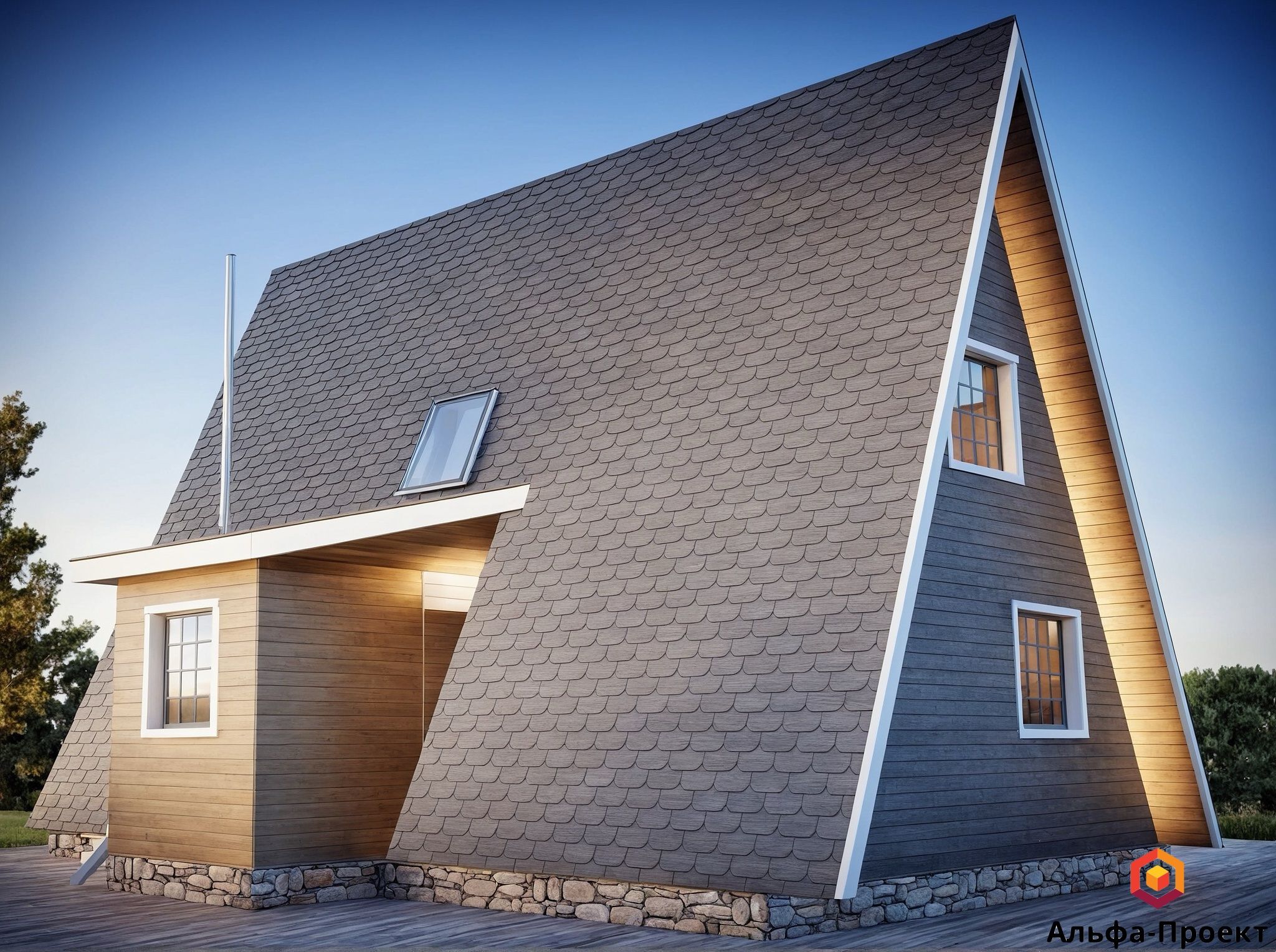

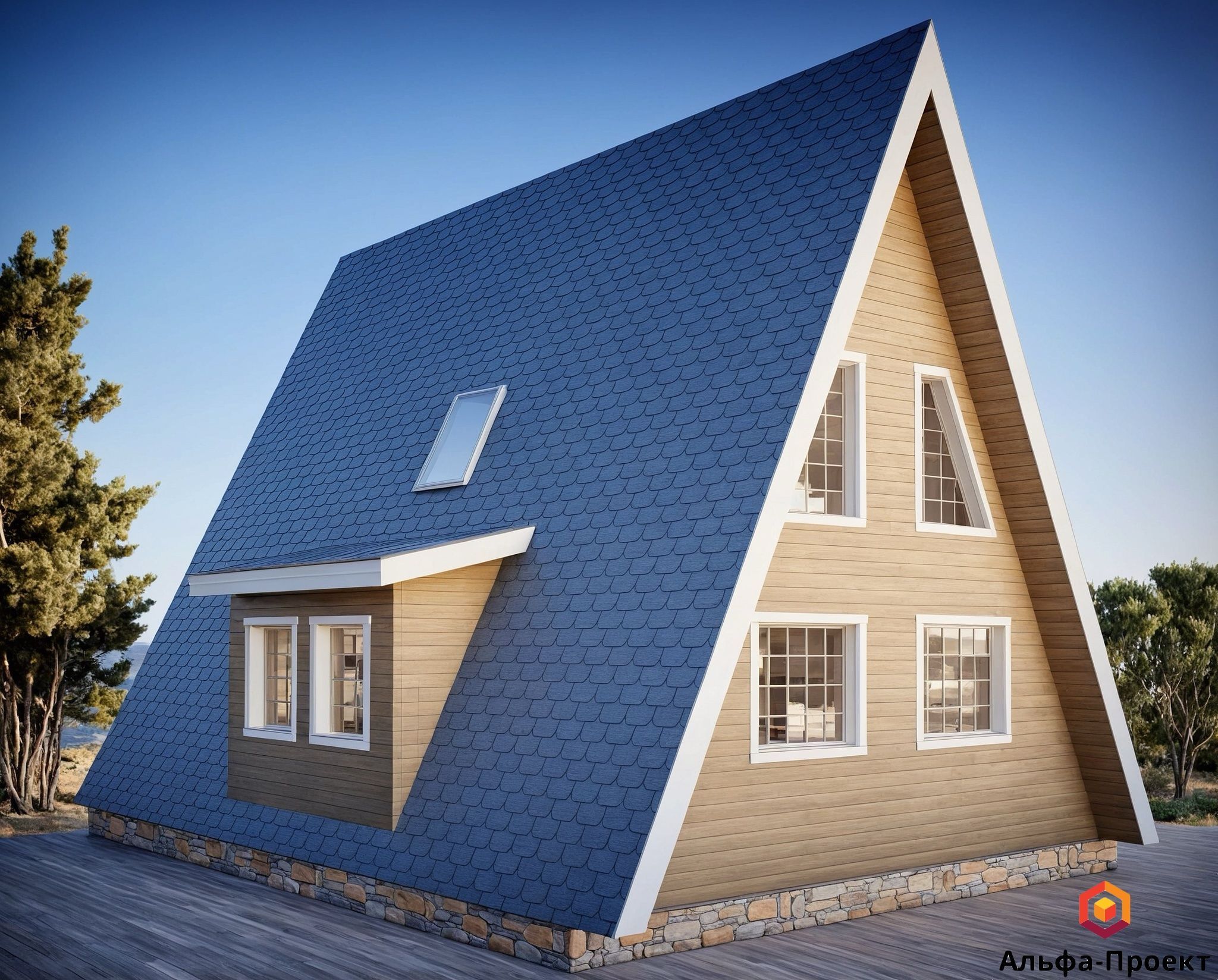

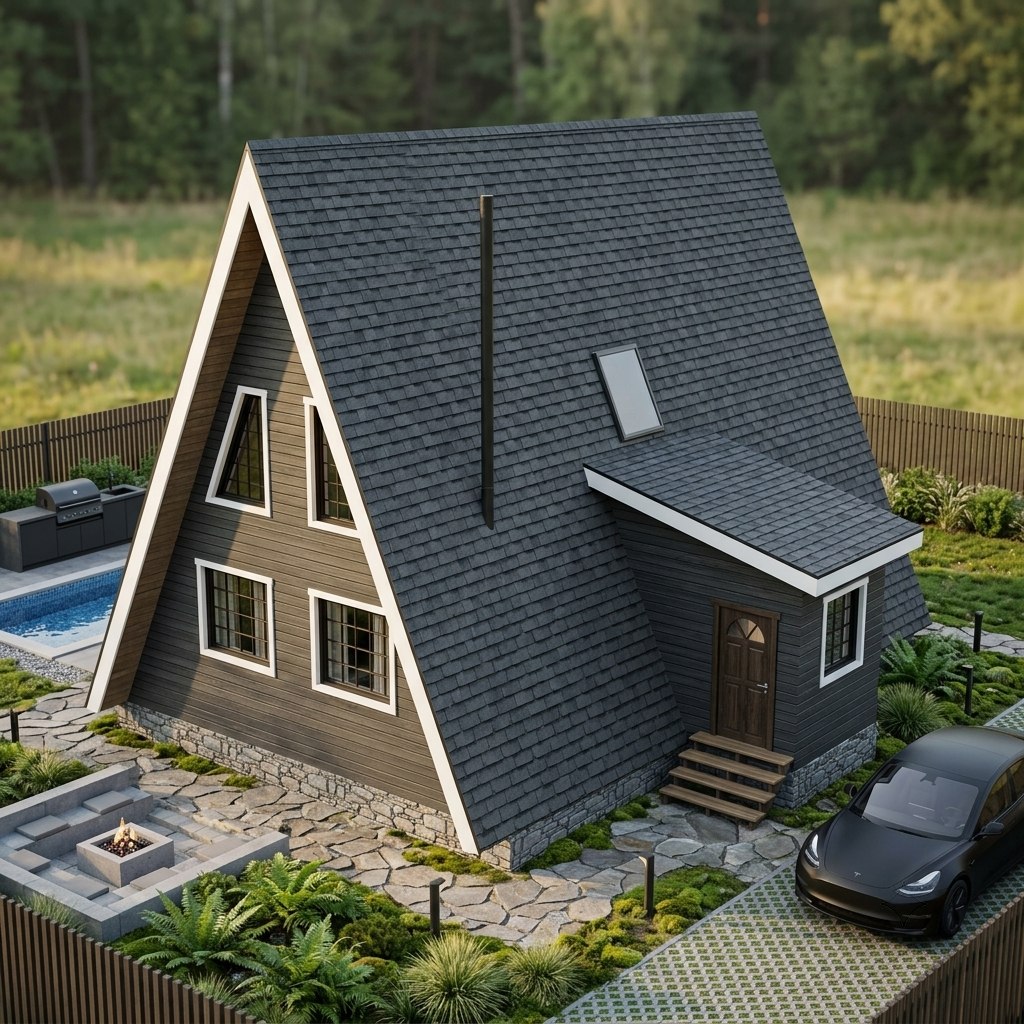

3D-визуализация — изображения внешнего вида дома и его характерной А-образной архитектуры.

Подробнее о составе готовой документации можно посмотреть на странице«Состав проекта».

Конструктивное решение

Дом разработан по деревянной каркасной технологии с характерной для А-фрейма А-образной геометрией.

Для наружного каркаса предусмотрена доска 150 × 50 мм с шагом стоек 590 мм в свету.

Расчетный объем пиломатериала основного каркаса составляет 22,44 м³.

Конструктивный раздел включает решения по межэтажному перекрытию, стропильной системе, наружным и внутренним стенам, а также основным узлам соединений.

В качестве основания предусмотрен свайно-винтовой фундамент. Перед строительством параметры основания необходимо проверить с учетом грунтов, рельефа и условий конкретного участка.

Инженерные решения сауны, включая вентиляцию, оборудование, тепло- и пароизоляцию, следует уточнять применительно к выбранному оборудованию и предполагаемому режиму эксплуатации.

Главная особенность — большой А-фрейм с полноценным SPA-блоком

При площади 152 м² А-фрейм превращается из компактного загородного дома в полноценный двухуровневый дом с раздельными дневной и приватной зонами, двумя ванными комнатами, сауной, душевой и котельной.

Почему стоит рассмотреть этот проект

152 м² площади

Один из самых просторных форматов А-фрейм в каталоге.

Сауна и душевая

Собственный SPA-блок размещен внутри дома.

Два жилых уровня

Дневные и приватные помещения разделены по этажам.

Две спальни

Отдельная приватная зона на втором этаже.

Две ванные

Санитарные помещения предусмотрены на обоих уровнях.

Котельная

Инженерное оборудование можно вынести в отдельное помещение.

Кому подойдет А-фрейм 152 м²

Проект подойдет семье, которой нравится архитектура А-фрейм, но требуется значительно больше пространства, чем предлагают компактные дома этого типа.

Два жилых уровня позволяют отделить спальни от кухни, гостиной и SPA-зоны первого этажа.

Формат также можно рассматривать для большого гостевого дома, базы отдыха или объекта загородного размещения.

Если архитектура проекта подходит, но требуется изменить площадь, планировку или конструктивное решение, можно заказатьиндивидуальное проектирование дома.

Проект готов к покупке

Электронная версия проекта передается на указанный при оформлении заказа e-mail. Печатный комплект можно заказать отдельно.
